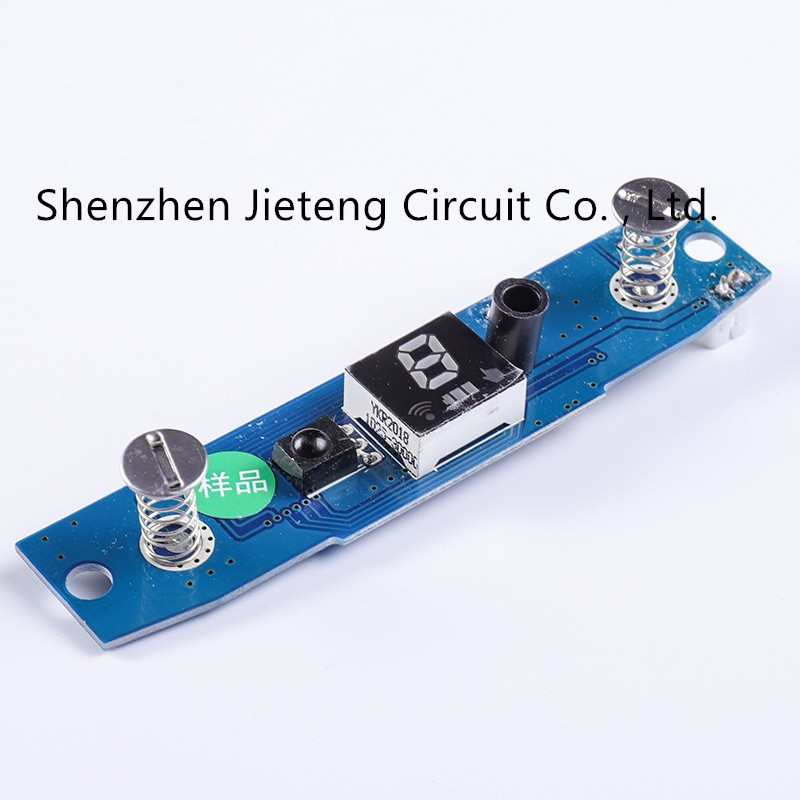

Servicios impresos de múltiples capas de la asamblea de la placa de circuito de JIETENG FR4 CTI300
Lugar de origen | Guangdong, China |
---|---|
Nombre de la marca | JIETENG |
Certificación | ISO/TS16949/RoHS/TS16949 |
Número de modelo | pcba |
Cantidad de orden mínima | Negociable |
Precio | negotiable |
Detalles de empaquetado | 1.Inner: PWB: Vacío que embala PCBA: ESD que embala 2.Outer: Paquete estándar del cartón 3.Customize |
Tiempo de entrega | 3-10 daysDelivery dentro |
Condiciones de pago | Negociable |
Capacidad de la fuente | 200000 pieza/piezas por mes |

Póngase en contacto conmigo para muestras gratis y cupones.
whatsapp:0086 18588475571
wechat: 0086 18588475571
skype: sales10@aixton.com
Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.
xMaterial de base | FR-4, FR-4 | Grueso de cobre | minuto del 1/2 onza; 12 onzas de máximo |
---|---|---|---|
Grueso del tablero | 0.2mm-6m m (8mil-126mil) | Línea anchura mínima | 0.075m m (3mil) |
Resaltar | Placa de circuito impresa de múltiples capas CTI300,Placa de circuito impresa de múltiples capas de JIETENG,Servicios de la asamblea de la placa de circuito de JIETENG |
Desarrollo APP de la solución del registrador de datos de eventos PCBA que escribe a PWB el tablero de alta frecuencia
Capacidad de la fabricación del PWB | |
Artículo | Especificación |
Material | FR-4, FR1, FR2; CEM-1, CEM-3, Rogers, Teflon, Arlon, base de aluminio, base, de cerámica de cobre, loza, etc. |
Observaciones | El alto Tg CCL está disponible (Tg>=170℃) |
Grueso del tablero del final | 0,2 mm-6.00mm (8mil-126mil) |
Final superficial | Finger del oro (>=0.13um), oro de la inmersión (0.025-0075um), plateando el oro (0.025-3.0um), HASL (5-20um), OSP (0.2-0.5um) |
Forma | Encaminamiento, sacador, V-corte, chaflán |
Tratamiento superficial | Máscara de la soldadura (negro, verde, blanco, rojo, azul, thickness>=12um, bloque, BGA) |
Serigrafía (negro, amarillo, blanco) | |
Capaz-máscara de la cáscara (rojo, azul, thickness>=300um) | |
Base mínima | 0.075m m (3mil) |
Grueso de cobre | minuto del 1/2 onza; 12oz máximo |
Min Trace Width y líneas espaciamiento | 0.075mm/0.075m m (3mil/3mil) |
Min Hole Diameter para la perforación del CNC | 0.1m m (4mil) |
Min Hole Diameter para perforar | 0.6m m (35mil) |
El tamaño más grande del panel | 610m m * 508m m |
Posición del agujero | perforación del CNC de +/-0.075mm (3mil) |
Conductor Width (w) | +/-0.05mm (2mil) o +/--20% de la original |
Diámetro de agujero (H) | PTHL: +/-0.075mm (3mil) |
No PTHL: +/-0.05mm (2mil) | |
Tolerancia del esquema | encaminamiento del CNC de +/-0.1mm (4mil) |
Deformación y torsión | 0,70% |
Resistencia de aislamiento | 10Kohm-20Mohm |
Conductividad | <50ohm> |
Voltaje de la prueba | 10-300V |
Tamaño del panel | 110 x 100m m (minuto) |
660 x 600m m (máximo) | |
problema de registro de la Capa-capa | 4 capas: 0.15m m (6mil) máximos |
6 capas: 0.25m m (10mil) máximos | |
Espaciamiento mínimo entre el borde del agujero al modelo del conjunto de circuitos de una capa interna | 0.25m m (10mil) |
Espaciamiento mínimo entre el esquema del tablero al modelo del conjunto de circuitos de una capa interna | 0.25m m (10mil) |
Tolerancia del grueso del tablero |
4 capas: +/-0.13mm (5mil) |
