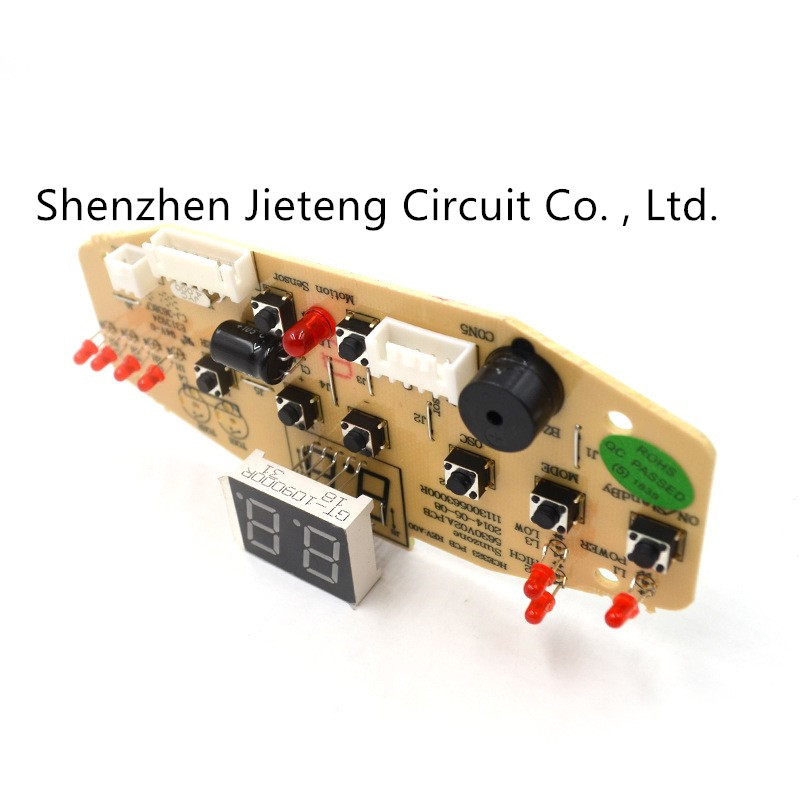

PWB impreso de múltiples capas de la placa de circuito del politetrafluoetileno del ODM TG170
| Lugar de origen | Guangdong, China |
|---|---|
| Nombre de la marca | JIETENG |
| Certificación | ISO/TS16949/RoHS/TS16949 |
| Número de modelo | pcba |
| Cantidad de orden mínima | Negociable |
| Precio | negotiable |
| Detalles de empaquetado | Embalaje del vacío, paquete antiestático (o en su requisito) |
| Tiempo de entrega | 5-8 días para la entrega |
| Condiciones de pago | Negociable |
| Capacidad de la fuente | 60000 metros cuadrados/metros cuadrados por mes |
Póngase en contacto conmigo para muestras gratis y cupones.
whatsapp:0086 18588475571
wechat: 0086 18588475571
skype: sales10@aixton.com
Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.
xDatos del producto
| Uso | Dispositivo electrónico | Máscara de la soldadura | verde |
|---|---|---|---|
| Número de capas | Rojo. Azul | Servicio | Servicio integral llave en mano |
| Capas | 1~28 | Material | FR4/ROGERS/PET/HDI/CEM/PI |
| Resaltar | Placa de circuito impresa de múltiples capas TG170,Placa de circuito impresa de múltiples capas del ODM,Placa de circuito de múltiples capas TG170 |
||
Descripción de producto
Tablero de múltiples capas 2,65 TG170 del tablero del HF de la constante dieléctrica del PWB del politetrafluoetileno del tablero de PCBA
Detalles esenciales
| Artículo | Descripción | Capacidad |
| Materiales laminados | FR4, alto TG FR4, de alta frecuencia, alumbre, FPC | |
| Corte del tablero | Número de capas | 1-48 |
| Min.thickness para las capas internas (Se excluye el grueso del Cu) |
0,003" (0.07m m) | |
| Grueso del tablero | Estándar | (el 0.1-4mm±10%) |
| Mínimo. | Solo/doble: 0.008±0.004” | |
| 4layer: 0.01±0.008” | ||
| 8layer: 0.01±0.008” | ||
| Arco y torsión | no más que 7/1000 | |
| Peso de cobre | Peso externo del Cu | 0.5-4 0z |
| Peso interno del Cu | 0.5-3 0z | |
| Perforación | Tamaño mínimo | 0,0078" (0.2m m) |
| Desviación del taladro | ″ ±0.002 (0.05m m) | |
| Tolerancia del agujero de PTH | ″ ±0.002 (0.005m m) | |
| Tolerancia del agujero de NPTH | ″ ±0.002 (0.005m m) | |
| Máscara de la soldadura | Color | Verde, blanco, negro, rojo, azul… |
| Clearanace mínimo de la máscara de la soldadura | 0,003 ″ (0.07m m) | |
| Grueso | (0.012*0.017m m) | |
| Serigrafía | Color | blanco, negro, amarillo, azul… |
| Tamaño mínimo | 0,006 ″ (0.15m m) | |
| Compra de componentes componente | Sí | |
| Tolerancia del PWB | el ±5% | |
| Max Size del tablero del final | 700*460m m | |
| MOQ | NINGÚN MOQ (1pcs) | |
| Final superficial | HASL, ENIG, plata de la inmersión, lata de la inmersión, OSP… | |
| Esquema del PWB | Cuadrado, círculo, irregular (con las plantillas) | |
| Paquete | QFN, BGA, SSOP, PLCC, LGA | |
| Sub-ensamble parcial | Plástico, metal, pantalla | |
| Min Line /Space | 0.075/0.075m m | |
