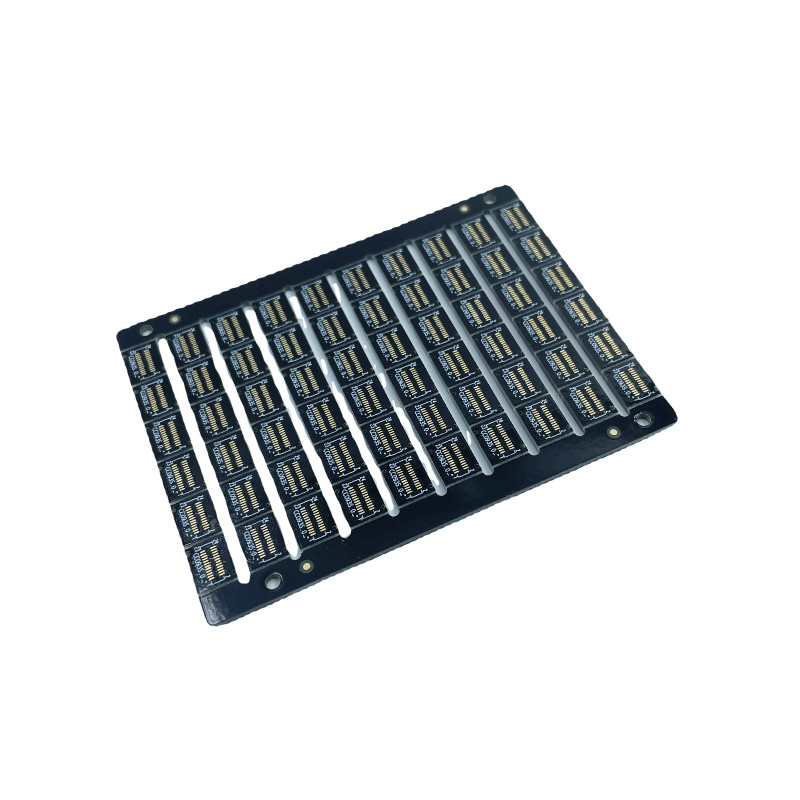

Proceso de la alta precisión del PWB del agujero ciego del equipamiento médico HDI
| Lugar de origen | Guangdong, China |
|---|---|
| Nombre de la marca | JIETENG |
| Certificación | ISO/TS16949/RoHS/TS16949 |
| Número de modelo | Rogers |
| Cantidad de orden mínima | negociable |
| Precio | negotiable |
| Detalles de empaquetado | Embalaje del vacío en cartones en blanco |
| Tiempo de entrega | 5-8 entrega de los días |
| Condiciones de pago | negociable |
| Capacidad de la fuente | 150000 metros cuadrados/metros cuadrados por año |
Póngase en contacto conmigo para muestras gratis y cupones.
whatsapp:0086 18588475571
wechat: 0086 18588475571
skype: sales10@aixton.com
Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.
xDatos del producto
| Color de la máscara de la soldadura | Verde | Uso | Dispositivo electrónico |
|---|---|---|---|
| Servicio | ensamblaje de pcb smt | color de la serigrafía | blanco |
| Uso | Control de la industria | Materia prima | FR4 |
| Resaltar | PWB del agujero ciego del equipamiento médico,PWB del agujero ciego de HDI,1.6m m PCBs de alta frecuencia |
||
Descripción de producto
Ventas directas de la fábrica del proceso de alta precisión del PWB del tablero del agujero ciego del equipamiento médico HDI del PWB
Con nuestros departamentos profesionales, podemos ofrecer:
- Diseño del PWB
- Fabricación del PWB: El fichero del PWB o el fichero de Gerber necesitó
- Asamblea del PWB PCBA SMD SMT: La lista de Bom necesitó
- Diseño electrónico
- Ingeniería inversa - la copia del PWB, copia del PWB, IC descifra
- Adquisición de los componentes
- Prueba del producto final del PWB PCBA
- Producción en serie
- Fabricación de contrato de Prodcution
- NDA - acuerdo del No-acceso
Detalles esenciales
| Artículo | Especificación | |
| 1 | Numbr de la capa | 1-80 capas (estándar) |
| 2 | Material | FR4, de aluminio, FPC |
| 3 | Final superficial | HASL (SI), chapado en oro, Enig, oro de la inmersión, lata de la inmersión, OSP |
| 4 | Grueso del tablero del final | 0.2mm-6.00 milímetro (8mil-126mil) |
| 5 | Grueso de cobre | minuto del 1/2 onza; 12 onzas de máximo |
| 6 | Máscara de la soldadura | Verde/negro/blanco/rojo/azul/amarillo |
| 7 | Trace Width y líneas espaciamiento mínimos | 0.075mm/0.1m m (3mil/4mil) |
| 8 | Diámetro de Min.Hole para CNC Driling | 0.1m m (4mil) |
| 9 | Diámetro de Min.Hole para perforar | 0.9m m (35mil) |
| 10 | El tamaño más grande del panel | 610mm*508m m |
| 11 | Posición del agujero | CNC Driling de +/-0.075mm (3mil) |
| 12 | Conductor Width (w) | 0.05m m (2mil) o; +/--20% de las ilustraciones originales |
| 13 | Diámetro de agujero (H) | PTH L: +/-0.075mm (3mil); L no--PTH: +/-0.05mm (2mil) |
| 14 | Tolerancia del esquema | encaminamiento del CNC de 0.125m m (5mil); +/-0.15mm (6mil) perforando |
| 15 | Deformación y torsión | 0,70% |
| 16 | Resistencia de aislamiento | 10Kohm-20Mohm |
| 17 | Conductividad | <50ohm> |
| 18 | Voltaje de la prueba | 10-300V |
| 19 | Tamaño del panel | 110×100m m (minuto); 660×600m m (máximo) |
| 20 | problema de registro de la Capa-capa | 4 capas: 0.15m m (6mil) máximos; 6 capas: 0.25m m (10mil) máximos |
| 21 | Min.spacing entre el borde del agujero al modelo del contorno de una capa interna | 0.25m m (10mil) |
| 22 | Min.spacing entre el ouline del tablero a la capa interna ofan del modelo del conjunto de circuitos | 0.25m m (10mil) |
| 23 | Tolerancia del grueso del tablero | 4 capas: +/-0.13mm (5mil); 6 capas: +/-0.15mm (6mil) |
| 24 | Control de la impedancia | +/--10% |
| 25 | Diverso Impendance | +-/10% |
