Capas rígidas del medio agujero las 6 imprimieron la placa de circuito, PWB del final de FR4 TG150 Enig
| Lugar de origen | CHINA |
|---|---|
| Nombre de la marca | JIETENG |
| Certificación | ISO/TS16949/RoHS/TS16949 |
| Número de modelo | FR4 |
| Cantidad de orden mínima | Negociable |
| Precio | negotiable |
| Detalles de empaquetado | Cartón en blanco, empaquetado al vacío |
| Tiempo de entrega | 5-8 día laborable |
| Condiciones de pago | Negociable |
| Capacidad de la fuente | 150000 metros cuadrados/año |
Póngase en contacto conmigo para muestras gratis y cupones.
whatsapp:0086 18588475571
wechat: 0086 18588475571
skype: sales10@aixton.com
Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.
xDatos del producto
| Grueso del tablero | 0.2mm-4.5m m | Grueso de cobre | 1oz |
|---|---|---|---|
| Materia prima | FR-4 | Línea anchura mínima | 3mil |
| Acabamiento superficial | HASL, ENIG, OSP, HASL sin plomo, oro de la inmersión | Max. el Panel Size | 1150 mm × 560 mm |
| Resaltar | Placa de circuito impresa rígida del medio agujero,3mil imprimió a la placa de circuito,PWB del final de FR4 TG150 Enig |
||
Descripción de producto

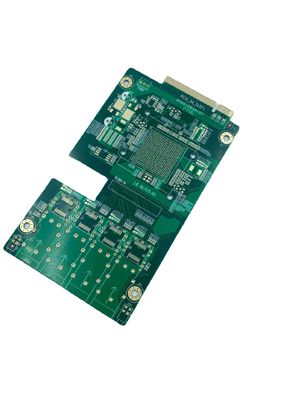

Capas rígidas de la placa de circuito FR4 TG150 Enig del medio agujero 6 del PWB impreso del final
la placa de circuito impresa 6 capas rígida del Mitad-agujero (PWB) refiere a un PWB que tenga seis capas de material del substrato y los rastros de cobre donde los agujeros que conectan las diversas capas se perforan solamente parcialmente a través del tablero. Esto aumenta la confiabilidad y la estabilidad del PWB, especialmente en altos ambientes de la tensión.
FR4 TG150 es un de uso general material del substrato en la fabricación de PCBs. Tiene una temperatura de transición de cristal (Tg) de 150°C, indicando que puede soportar temperaturas altas durante la operación sin perder sus propiedades mecánicas o eléctricas. Esto hace conveniente para los usos des alta temperatura.
| Capas | Producción en masa: 2~58 capas/funcionamiento experimental: 64 capas |
| Max. Thickness | Producción en masa: 394mil (10m m)/funcionamiento experimental: 17.5m m |
| Material | FR-4 (FR4 estándar, Mediados de-Tg FR4, Hola-Tg FR4, material sin plomo de la asamblea), haber llenado Halógeno-libre, de cerámica, Teflon, Polyimide, BT, PPO, PPE, híbrido, híbrido parcial, etc. |
| Min. Width/espaciamiento | Capa interna: 3mil/3mil (HOZ), capa externa: 4mil/4mil (1OZ) |
| Max. Copper Thickness | La UL certificó: 6,0 onzas/funcionamiento experimental: 12OZ |
| Min. Hole Size | Taladro mecánico: taladro del laser 8mil (0.2m m): 3mil (0.075m m) |
| Max. el Panel Size | × 560m m de 1150m m |
| Relación de aspecto | 18:1 |
| Final superficial | HASL, oro de la inmersión, lata de la inmersión, OSP, ENIG + OSP, plata de la inmersión, ENEPIG, finger del oro |
| Proceso especial |
El agujero enterrado, agujero ciego, resistencia integrada, integró capacidad, el híbrido híbrido, parcial, la alta densidad parcial, la perforación trasera, y el control de la resistencia.
|
El circuito Co., Ltd. de Shenzhen Jieteng es fabricante impreso de la placa de circuito (PWB) situado en Shenzhen, China.
La compañía ofrece una amplia gama de soluciones del PWB incluyendo PCBs de un sólo lado, de doble cara y de múltiples capas, así como PCBs especializado para la temperatura alta, el de alta frecuencia y otros usos exigentes.
El circuito Co., Ltd. de Shenzhen Jieteng está confiado a la calidad y a la innovación, nuestra compañía utiliza el equipo de fabricación avanzado y la tecnología para asegurar su PCBs cumple las mayores niveles. Tenemos un equipo de ingenieros y de técnicos experimentados que se aseguren de que PCBs de los clientes para cumplir sus requisitos específicos.
