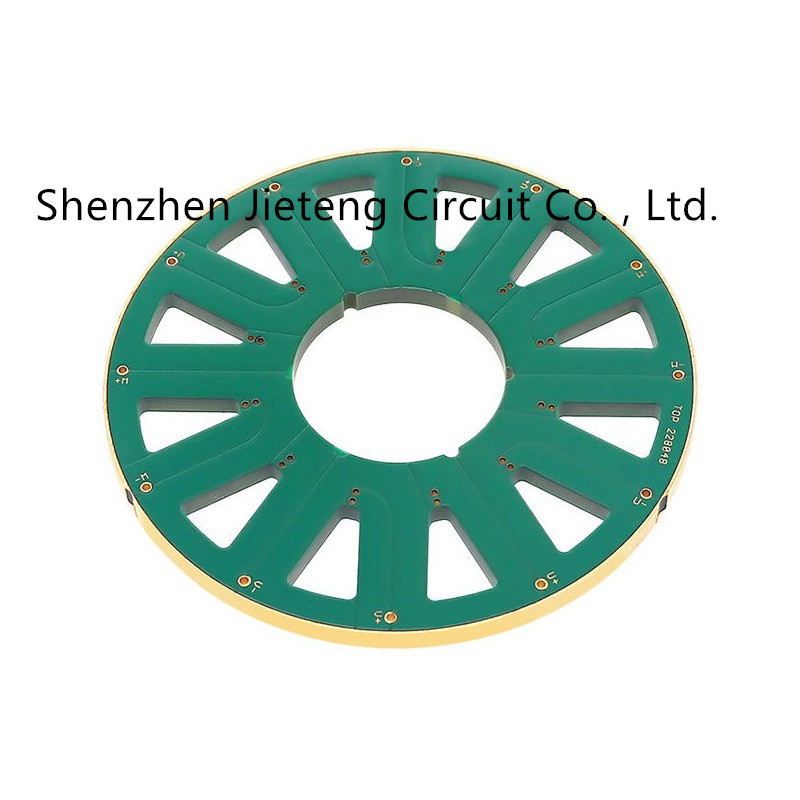

Diseño de alta frecuencia PCBA de encargo de la asamblea de circuito impreso de HASL 1-60 capas

  • HASL High Frequency Printed Circuit Assembly Design Custom PCBA 1-60 Layers
Lugar de origen Guangdong, China
Nombre de la marca JIETENG
Certificación ISO/TS16949/RoHS/TS16949
Número de modelo pcba
Cantidad de orden mínima Negociable
Precio negotiable
Detalles de empaquetado Embalaje interno: embalaje del vacío/embalaje externo de la bolsa de plástico: embalaje estándar del
Tiempo de entrega 12/2000 6-10 días para la entrega
Condiciones de pago Negociable
Capacidad de la fuente 20000 pedazos/pedazos por día

Póngase en contacto conmigo para muestras gratis y cupones.

whatsapp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.

x
Datos del producto
Artículo PWB de 2 capas Material Altura TG de FR4 CEM1 CEM3
Nombre Asamblea del PWB de la placa de circuito del componente electrónico PCBA de SMT Uso Placa de circuito de PCBA
Estándar del PWB Estándar de IPC-II
Resaltar

HASL imprimió diseño del montaje de circuito

,

PCBA imprimió diseño del montaje de circuito

,

pcba de encargo 60 capas
Deja un mensaje
Descripción de producto

Placa de circuito del PWB 1-60 capas de tablero mezclado de múltiples capas de alta frecuencia de la presión que procesa productos electrónicos de PCBA

Detalles esenciales
Number modelo:
CKS-modificado para requisitos particulares
Tipo:
pcba de los productos electrónicos de consumo
Lugar del origen:
Guangdong, China
Marca:
JIETENG
Tipo del proveedor:
Producto final
Grueso de cobre:
1 onza, 1OZ, 0.5OZ-6OZ
Materia prima:
FR-4
Min. Hole Size:
0.2m m
Acabamiento superficial:
HASL
Tolerancia del control de Inpedence:
el ±5%
Processing1 superficial:
Lata de la inmersión
Processing2 superficial:
Oro de la inmersión
Certificado:
ISO9001
Servicio:
OEM /ODM

Líneas de SMT:
7 líneas
Capacidad:
8 millones de colocaciones por día
Max Board Size:
680*550m m el 0.25*0.25 más pequeño
Min Components Size:
0201-54sqmm (0,84 pulgadas sq), conector largo, CSP, BGA, QFP
Velocidad: 0.15sec/chip, 0.7sec/QFP
Onda-soldadura:
Anchura máxima 450m m del PWB
La anchura mínima del PWB unimited
Top 120mm/Bot 15m m de la altura de los componentes
Flujo-soldadura:
Aluminio de cobre material del metal
Plata superficial de la galjanoplastia Au.Plating del final, plateando el Sn
Tarifa de la vejiga de aire menos el de 20%
Prensa-ajuste:
Gama 0-50KN de la prensa
Tamaño máximo 800*600m m del PWB
Tipos de la asamblea:
SMT y Por-agujero
Tipo de la soldadura:
Goma soluble en agua de la soldadura, plomado y sin plomo
Formatos de archivo:
Bill de los materiales, ficheros de Gerber, ficheros de Pick&Place
Tipo de servicio:
Carcelero o envío de llavero, parcial
Empaquetado de los componentes:
Corte la cinta, carretes del tubo sueltan, las piezas dan vuelta a tiempo: 1-15 días
Prueba:
Inspección de la RADIOGRAFÍA, prueba de AOI, las TIC, punta de prueba del vuelo, marcar a fuego, prueba de función

Diseño de alta frecuencia PCBA de encargo de la asamblea de circuito impreso de HASL 1-60 capas 0
