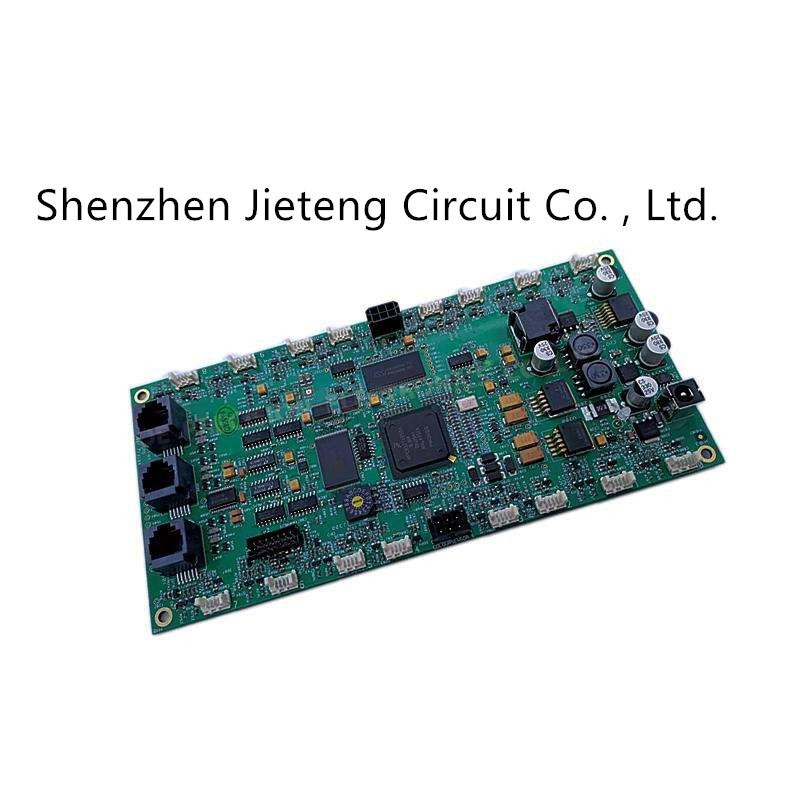

Asamblea impresa flexible del PWB de la placa de circuito del OEM 18um-70um

  • OEM 18um-70um Flexible Printed Circuit Board PCB Assembly
  • OEM 18um-70um Flexible Printed Circuit Board PCB Assembly
Lugar de origen Guangdong, China
Nombre de la marca JIETENG
Certificación ISO/TS16949/RoHS/TS16949
Número de modelo Rogers FR4
Cantidad de orden mínima Negociable
Precio negotiable
Detalles de empaquetado Embalaje del vacío en cartones en blanco
Tiempo de entrega 5-8 entrega de los días
Condiciones de pago Negociable
Capacidad de la fuente 150000 metros cuadrados/metros cuadrados por año

Póngase en contacto conmigo para muestras gratis y cupones.

whatsapp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.

x
Datos del producto
Grueso del tablero 1.6m m Materia prima CEM-1
Líneas espaciamiento mínima 0.2m m Color de máscara de soldadura verde
Servicio de Pruebas Prueba electrónica Estándar del PWB IPC-A-610D
Resaltar

placa de circuito impresa flexible 18um

,

placa de circuito impresa flexible 70um

,

montaje de circuito impreso 18um
Deja un mensaje
Descripción de producto

Los fabricantes del tablero del PWB montan a placas de circuito impresas de múltiples capas

Detalles esenciales
Tipo:
pcba de los productos electrónicos de consumo
Lugar del origen:
Guangdong, China
Tipo del proveedor:
OEM/ODM
Grueso de cobre:
18-70um
Materia prima::
FR4
Grueso::
0.4/0.6/0.8/1.0/1.2/1.6/2.0.
La abertura más pequeña::
Los 0,2 milímetros
Tratamiento superficial::
OSP, lata, rociando, chapado en oro

PROYECTO
CAPACIDAD DE PROCESO
EXPLICACIÓN DE PROCESO DETALLADA
Número de la capa de la producción
1~10 pisos
Según los documentos del diseño, 1~10 capas de placas perforadas pueden ser hechas.
Tamaño máximo
600x600m m
El tamaño es demasiado grande pasar la máquina del V-corte abajo.
Tamaño mínimo
7x7m m
necesidades de 7m m de ser revisado
Tolerancia del contorno
±0.15mm
tolerancia 0.15m m de la forma de la placa del V-corte
Especificación del grueso de la placa
0.4~3.2m m
0.4/0.6/0.8/1.0/1.2/1.6/2.0.
Tolerancia del grueso
el ±10%
La deposición de cobre, la resistencia de la soldadura, la rociadura de la lata y otros procesos afectarán al grueso de la placa.
Línea anchura de límite
5mil (0.127m m)
La línea anchura es más grande que 6mil (0.15m m) tanto cuanto sea posible.
Línea de límite distancia
5mil (0.127m m)
La líneas espaciamiento será mayor que 6mll (0.15m m) tanto cuanto sea posible.
Grueso de cobre acabado
1oz (35um)
1oz es el grueso de acero convencional, que se puede aumentar a 20z y a 3oz.
Perforación mecánica
0.25~6.3m m
0,25 es la abertura mínima y 6,3 es la abertura máxima.
Tolerancia del agujero
± 0.075m m
Esta tolerancia está dentro de la gama calificada permisible.
Carácter mínimo
≥ 0.85m m de la altura de la anchura ≥0.15mm/
Los caracteres son demasiado pequeños, que pueden llevar a la ambigüedad.
Distancia de la línea a formar
≥12mil (0.3m m)
Guarde una distancia de seguridad cuando gongo o V-corte.
Tipo de soldadura de la resistencia
Tinta fotosensible del tinta/mate
Aceite verde/azul/blanco/negro/rojo/púrpura
rompecabezas Espaciamiento-libre
Omm
Durante el envío de la imposición, la liquidación intermedia es 0.
Rompecabezas espaciado
1.5m m
Cuando el espaciamiento del empalme es menos de 1.5m m, la dificultad del borde del gongo será aumentada.

Asamblea impresa flexible del PWB de la placa de circuito del OEM 18um-70um 0
