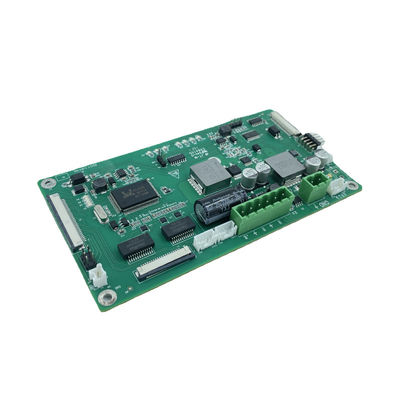

Placa de circuito de la capa doble del PWB, regulador Circuit Board de la materia prima FR4

  • PCB Double Layer Circuit Board , FR4 Base Material Controller Circuit Board
  • PCB Double Layer Circuit Board , FR4 Base Material Controller Circuit Board
Lugar de origen Guangdong, China
Nombre de la marca JIETENG
Certificación ISO/TS16949/RoHS/TS16949
Número de modelo PCBA
Cantidad de orden mínima negociable
Precio negotiable
Detalles de empaquetado Embalaje interno del vacío, cartón estándar externo
Tiempo de entrega 5-8 días para la entrega
Condiciones de pago negociable
Capacidad de la fuente 150000 metros cuadrados/metros cuadrados por año

Póngase en contacto conmigo para muestras gratis y cupones.

whatsapp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.

x
Datos del producto
Número de capas 1-8 capa Materia prima FR4
Grueso de cobre 1oz Grueso del tablero 1.6m m
Tamaño del tablero PWB doble del lado Máscara de la soldadura verde/negro
Resaltar

placa de circuito de la capa doble 1oz

,

regulador Circuit Board de 1.6m m

,

Placa de circuito de la fuente de alimentación FR4
Deja un mensaje
Descripción de producto

Fabricantes de un sólo lado de la placa de circuito de la producción LED de la placa de circuito de la fuente de alimentación de la placa de circuito del regulador de la placa de circuito de la doble-capa del PWB

Detalles esenciales
Number modelo:
FR-4
Tipo:
Fabricación del PWB
Lugar del origen:
Guangdong, China
Marca:
JIETENG
Número de capas:
1-8 capa
Materia prima:
FR4
Grueso de cobre:
1oz
Grueso del tablero:
1.6m m
Min. Hole Size:
0.2m m
Línea anchura mínima:
0.1m m
Líneas espaciamiento mínima:
0.1m m
Acabamiento superficial:
Hasl sin plomo, Enig
Tamaño del tablero:
PWB doble del lado
Máscara de la soldadura:
Verde/negro
Serigrafía:
Blanco
Prueba:
Prueba de la punta de prueba que vuela, dispositivo para prueba
Uso:
Dispositivo de la electrónica

Artículo Especificación
1 Numbr de la capa 1-16 capas (estándar)
2 Material FR4, de aluminio, FPC
3 Final superficial HASL (SI), chapado en oro, Enig, oro de la inmersión, lata de la inmersión, OSP
4 Grueso del tablero del final 0.2mm-6.00 milímetro (8mil-126mil)
5 Grueso de cobre minuto del 1/2 onza; 12 onzas de máximo
6 Máscara de la soldadura Verde/negro/blanco/rojo/azul/amarillo
7 Trace Width y líneas espaciamiento mínimos 0.075mm/0.1m m (3mil/4mil)
8 Diámetro de Min.Hole para CNC Driling 0.1m m (4mil)
9 Diámetro de Min.Hole para perforar 0.9m m (35mil)
10 El tamaño más grande del panel 610mm*508m m
11 Posición del agujero CNC Driling de +/-0.075mm (3mil)
12 Conductor Width (w) 0.05m m (2mil) o; +/--20% de las ilustraciones originales
13 Diámetro de agujero (H) PTH L: +/-0.075mm (3mil); L no--PTH: +/-0.05mm (2mil)
14 Tolerancia del esquema encaminamiento del CNC de 0.125m m (5mil); +/-0.15mm (6mil) perforando
15 Deformación y torsión 0,70%
16 Resistencia de aislamiento 10Kohm-20Mohm
17 Conductividad <50ohm>
18 Voltaje de la prueba 10-300V
19 Tamaño del panel 110×100m m (minuto); 660×600m m (máximo)
20 problema de registro de la Capa-capa 4 capas: 0.15m m (6mil) máximos; 6 capas: 0.25m m (10mil) máximos
21 Min.spacing entre el borde del agujero al modelo del contorno de una capa interna 0.25m m (10mil)
22 Min.spacing entre el ouline del tablero al modelo del conjunto de circuitos de una capa interna 0.25m m (10mil)
23 Tolerancia del grueso del tablero 4 capas: +/-0.13mm (5mil); 6 capas: +/-0.15mm (6mil)
24 Control de la impedancia +/--10%
25 Diverso Impendance +-/10%
