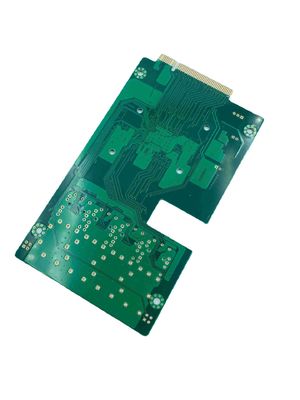

Prototipo FR4 S1150G del tablero del PWB de la impedancia del oro de la inmersión de 8 capas
| Lugar de origen | CHINA |
|---|---|
| Nombre de la marca | JIETENG |
| Certificación | ISO/TS16949/RoHS/TS16949 |
| Número de modelo | FR4 |
| Cantidad de orden mínima | Negociable |
| Precio | negotiable |
| Detalles de empaquetado | Cartón en blanco, empaquetado al vacío |
| Tiempo de entrega | 5-8 día laborable |
| Condiciones de pago | Negociable |
| Capacidad de la fuente | 150000 metros cuadrados/año |
Póngase en contacto conmigo para muestras gratis y cupones.
whatsapp:0086 18588475571
wechat: 0086 18588475571
skype: sales10@aixton.com
Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.
xDatos del producto
| Materia prima | FR-4 | Grueso de cobre | 1oz |
|---|---|---|---|
| Tipo | Tablero electrónico | Color de la máscara de la soldadura | Verde |
| Tablero del PWB densamente | 1.6m m | Línea mínima distancia/espacio | 4/4mil |
| Resaltar | Prototipo del tablero del PWB del oro de la inmersión,Prototipo del tablero del PWB de 8 capas,Asamblea del tablero del PWB 1OZ |
||
Descripción de producto
prototipo FR4 S1150G del tablero del PWB del tablero de la impedancia del oro de la inmersión 8-layer
placa de circuito del PWB 8-layer
Capacidad del grueso del PWB: El grueso del PWB puede extenderse a partir de la 0,2 hasta 4.0m m. Sin embargo, los tableros más finos de 0.2m m o más grueso de 4m m requieren estudio. Si el grueso del tablero es 0.6m m o menos, el PWB no puede tener un final de la superficie de HASL.
Grueso de cobre: El grueso mínimo de las capas bajas internas y externas del cobre puede alcanzar 0.3/0.5oz, el grueso máximo puede alcanzar 3oz, y el nivel avanzado puede alcanzar 4-6oz.
Tolerancia de la curva y de la torsión: El PWB tiene 0,075% tolerancias de la curva y de la torsión.
Tamaño mínimo del agujero: El tamaño mínimo del agujero del PWB puede ser 0.15m m, pero tableros con los agujeros más pequeños de 0.15m m necesitan ser revisados.
Capacidad de perforación mínima de HDI: El tamaño de perforación mínimo del PWB es 0.08-0.10m m.
Rastro del PWB/capacidad de la liquidación: Rastro del PWB/capacidad de la liquidación hasta 3mil (0.075m m).
Método del esquema del PWB: El esquema del PWB puede utilizar el encaminamiento, V-CUT o la perforación.
Capacidad del grueso de la máscara de la soldadura: PCBs puede tener un grueso estándar de la máscara de la soldadura de 15-20um o un grueso superior de 35um.
Capacidad mínima de la anchura del puente de la máscara de la soldadura: La capacidad mínima de la anchura del puente de la máscara de la soldadura es 4 millones para el verde y 4,8 millones para otros colores.
Capacidad de relleno de la máscara de la soldadura: El PWB puede tener agujeros de relleno de la máscara de la soldadura con un diámetro de 0.1-0.5m m.
Color de la máscara de la soldadura: La máscara de la soldadura puede ser colores negros, amarillos, rojos, blancos u otros azules, negros, mates verdes, mates del verde, azules, mates.
Impresión de pantalla de seda del PWB: La impresión de pantalla de seda del PWB puede ser blanca, negro, u otros colores se pueden seleccionar según requisitos.
| Cuentas de la capa: | 8 capas | Lamina de la placa de circuito: | FR4 |
| Diverso grueso de cobre: | 1/1/1/1OZ | Tablero del PWB densamente: | 1.6M M |
| El agujero de perforación mecánico más pequeño: | 0,20 milímetros | Línea mínima distancia/espacio: | 4/4mil |
| Color de la máscara de la soldadura: | Color verde KSM | El color de las leyendas: | Color blanco |
| La superficie del PWB acabó: | Oro de la inmersión | Perfil del tablero: | El moler |
| Uso del tablero del PWB: | control industrial | ||
| Petición del requisito especial: | control de la impedancia | ||
Circuito Co., Ltd. de Shenzhen Jieteng
Especialización en la producción de diversos tipos de placas de circuito del PWB
