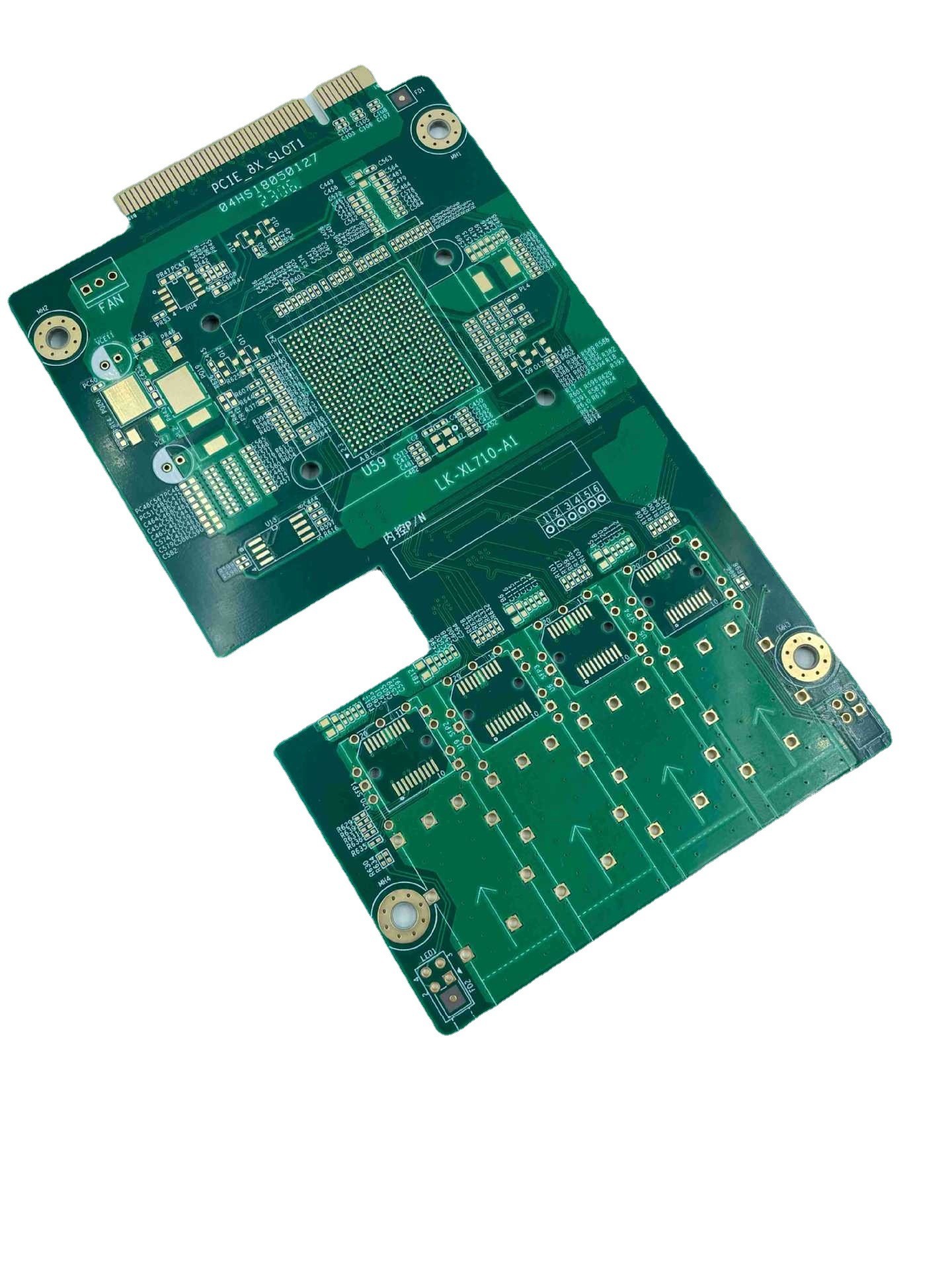

Proceso impreso de múltiples capas del oro de la inmersión de la placa de circuito de FR4 TG180
| Lugar de origen | CHINA |
|---|---|
| Nombre de la marca | JIETENG |
| Certificación | ISO/TS16949/RoHS/TS16949 |
| Número de modelo | FR4 |
| Cantidad de orden mínima | Negociable |
| Precio | negotiable |
| Detalles de empaquetado | Cartón en blanco, empaquetado al vacío |
| Tiempo de entrega | 5-8 día laborable |
| Condiciones de pago | Negociable |
| Capacidad de la fuente | 150000 metros cuadrados/año |
Póngase en contacto conmigo para muestras gratis y cupones.
whatsapp:0086 18588475571
wechat: 0086 18588475571
skype: sales10@aixton.com
Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.
xDatos del producto
| Materia prima | FR-4 | Máscara de la soldadura | Azulverde negro |
|---|---|---|---|
| Material | Altura TG | Color | Verde |
| Tapar capacidad de los vias | 0.2-0.8m m | Requisitos especiales | Vias llenados de cobre y pila suministrada |
| Resaltar | Placa de circuito impresa de múltiples capas TG180,Placa de circuito impresa de múltiples capas verde,Asamblea del tablero del PWB FR4 |
||
Descripción de producto
Proceso impreso de múltiples capas del oro de la inmersión de la placa de circuito de FR4 TG180
FR4 TG180 es un tipo especial de material del substrato usado en la fabricación de placas de circuito impresas (PCBs). Tiene una temperatura de transición de cristal (Tg) de 180°C, indicando que puede soportar temperaturas altas durante la operación sin perder sus propiedades mecánicas o eléctricas. Un PWB de múltiples capas hecho con el material de FR4 TG180 refiere a un PWB con más de dos capas, generalmente 4 a 16 capas o más. Las características y las especificaciones exactas de un PWB de múltiples capas de FR4 TG180 dependerán del fabricante, pero algunas características comunes pueden incluir:
Cuenta de múltiples capas: FR4 de múltiples capas TG180 PCBs tienen típicamente más capas que solas o dos-capa PCBs, añadiendo función y complejidad.
Alta resistencia térmica: El material de FR4 TG180 tiene alta resistencia térmica y es conveniente para los usos des alta temperatura.
Un control más apretado de la impedancia: FR4 de múltiples capas TG180 PCBs puede tener control más apretado de la impedancia, que es especialmente importante para los usos digitales y del RF de alta velocidad.
Funcionamiento de alta frecuencia: El material de FR4 TG180 tiene buen funcionamiento de alta frecuencia y es conveniente para las ocasiones que requieren la transmisión de alta velocidad de la señal.
Más pequeño vía tamaños: FR4 de múltiples capas TG180 PCBs puede utilizar más pequeño vía tamaños, densidad cada vez mayor y la reducción de interferencia de la señal.
Total, está un PWB el PWB de múltiples capas de FR4 TG180 del alto rendimiento conveniente para una amplia gama de usos donde de alta temperatura, transmisión de alta velocidad de la señal y el control de la impedancia es importante.
| Capa del PWB | Placa de circuito impresa de múltiples capas (12L) |
| La superficie del PWB acabó | Oro 2u de la inmersión” (0,05 - 0,1 oros más de 3 - del µm µm 5 de níquel.) y finger del oro |
| Requisito material del PWB | FR4, TG180 |
| El grueso del PWB acabó | 2.2m m acabados, +/--10% |
| El tamaño más pequeño del agujero | 0.20m m |
| La soldadura del PWB resiste | 2 lados, azul |
| Color de la serigrafía del PWB | 2 lados, blancos |
| El cobre pesa de capa externa | 1 onza (los 35µm) acabó el peso de cobre |
| El cobre pesa de capa interna | peso bajo del 1/2 onza (el 18µm) |
| Requisitos especiales | Vias llenados de cobre y pila suministrada |
Circuito Co., Ltd. de Shenzhen Jieteng
El lote rápido profesional de la impermeabilización y de la multi-variedad apresuró placas de circuito del PWB
