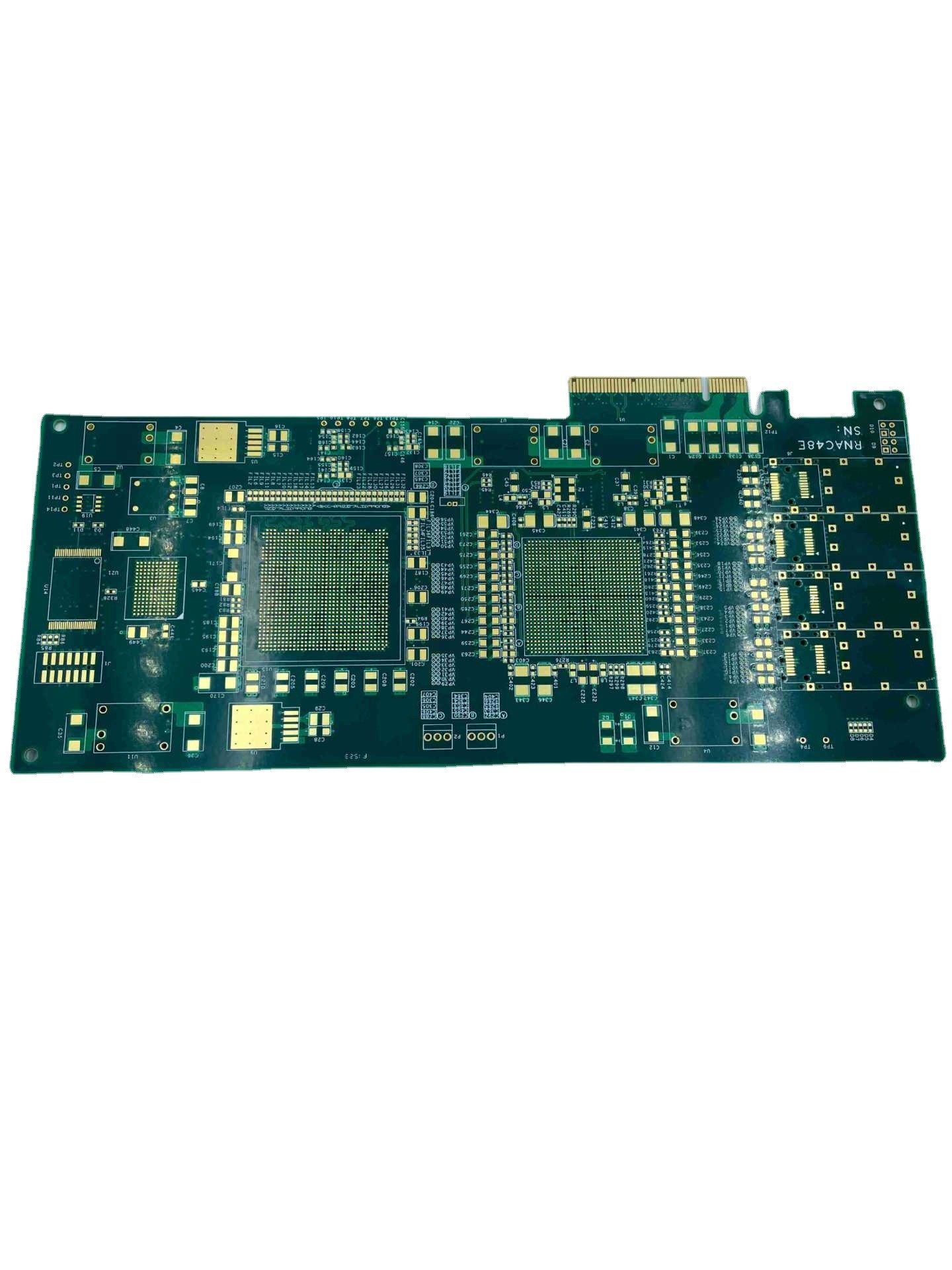

El doble cara oro de la inmersión del tablero 6mil del PWB del grueso FR4 de 2m m

oro de la inmersión del tablero FR4 6mil del PWB del grueso de 2m m

El número máximo de capas permitidas es 32, y cualquier orden que excede 20 capas requerirá estudio adicional.
El tamaño máximo para un panel acabado es 740 por 500 milímetros, pero si cualquiera de los lados del panel es mayor de 600 milímetros, el tablero necesitará ser comprobado.
El más tamaño pequeño para un panel acabado es 5 por 5 milímetros.
Los materiales del PWB disponibles para el uso incluyen pi + FR4, FR4, Rogers, y grabado de pistas.
La capacidad del grueso del PWB está entre 0,2 y 4,0 milímetros. Si el grueso es menos de 0,2 milímetros o mayor de 4 milímetros, requerirá un estudio. Además, los tableros con un grueso de 0,6 milímetros o menos no pueden tener una superficie del espray de la lata.
El grueso de cobre para las capas bajas internas y externas puede extenderse de 0.3/0.5oz a 3oz, con 4-6oz anticipado.
La tolerancia permisible para el arco y la torsión es 0,075%.
El tamaño mínimo de la abertura es 0,15 milímetros, y cualquier abertura más pequeña que este tamaño requerirá a un tablero doble.
La capacidad de perforación mínima de HDI está entre 0,08 y 0,10 milímetros.
La capacidad del rastro/de la liquidación del PWB es 3mil o 0,075 milímetros.
Los métodos disponibles de las formas del PWB incluyen el router, V-CUT, y la perforación.
Las gamas de la capacidad del grueso de la máscara de la soldadura de 15-20um estándar a 35um avanzado.
La capacidad mínima de la anchura del puente de la máscara de la soldadura varía dependiendo de color, con el verde que tiene un mínimo de 4mil y otros colores requiriendo un mínimo de 4.8mil.
Los milímetros de relleno de las gamas de la capacidad de la máscara de la soldadura de 0,1 a 0,5.
Los colores disponibles de la máscara de la soldadura incluyen el verde verde, mate, negro azul, mate, amarillo azul, negro, mate, rojo, y blanco.
Los colores de la pantalla de seda del PWB incluyen blanco, negro, y se pueden modificar para requisitos particulares basado en sus requisitos.
Los micrómetros desprendibles de las gamas de la capacidad del grueso de la máscara de 500 a 1000.
Los micrómetros de revestimiento de óxido de las gamas de la capacidad de OSP de 0,2 a 0,5.

El circuito Co., Ltd. de Shenzhen Jieteng se enorgullece en su compromiso a la calidad, y la compañía utiliza el equipo de fabricación avanzado y las técnicas para asegurar su PCBs cumplen las mayores niveles. Con un equipo de ingenieros y de técnicos experimentados, trabajamos de cerca con nuestros clientes para asegurarnos que nuestro PCBs cumple sus requisitos específicos.
