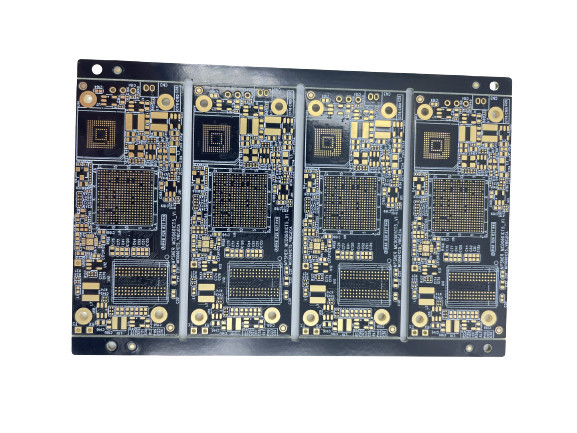

máscara de la soldadura del negro de la asamblea del tablero del PWB del grueso 4mil BGA de 1.6m m
| Lugar de origen | CHINA |
|---|---|
| Nombre de la marca | JIETENG |
| Certificación | ISO/TS16949/RoHS/TS16949 |
| Número de modelo | FR4 |
| Cantidad de orden mínima | Negociable |
| Precio | negotiable |
| Detalles de empaquetado | Cartón en blanco, empaquetado al vacío |
| Tiempo de entrega | 5-8 día laborable |
| Condiciones de pago | Negociable |
| Capacidad de la fuente | 360000 metros cuadrados/año |
Póngase en contacto conmigo para muestras gratis y cupones.
whatsapp:0086 18588475571
wechat: 0086 18588475571
skype: sales10@aixton.com
Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.
xDatos del producto
| Resaltar | Asamblea del tablero del PWB de BGA,asamblea del tablero del PWB del grueso de 1.6m m,Placa de circuito negra de la máscara BGA de la soldadura |
||
|---|---|---|---|
Descripción de producto
Máscara de la soldadura del negro del grueso 4mil del tablero de la placa de circuito 1.6m m del PWB de la placa de circuito de BGA
- La capacidad de perforación mínima de HDI está entre 0,08 y 0,10 milímetros.
- La capacidad del rastro/de la liquidación del PWB es 3mil o 0,075 milímetros.
- Los métodos disponibles de las formas del PWB incluyen el router, V-CUT, y la perforación.
- Las gamas de la capacidad del grueso de la máscara de la soldadura de 15-20um estándar a 35um avanzado.
- La capacidad mínima de la anchura del puente de la máscara de la soldadura varía dependiendo de color, con el verde que tiene un mínimo de 4mil y otros colores requiriendo un mínimo de 4.8mil.
- Los milímetros de relleno de las gamas de la capacidad de la máscara de la soldadura de 0,1 a 0,5.
- Los colores disponibles de la máscara de la soldadura incluyen el verde verde, mate, negro azul, mate, amarillo azul, negro, mate, rojo, y blanco.
- Los colores de la pantalla de seda del PWB incluyen blanco, negro, y se pueden modificar para requisitos particulares basado en sus requisitos.
- Los micrómetros desprendibles de las gamas de la capacidad del grueso de la máscara de 500 a 1000.
- Los micrómetros de revestimiento de óxido de las gamas de la capacidad de OSP de 0,2 a 0,5.
| Capa | 1~60 capas |
| Material | FR4, CEM1, CEM3, altura TG, Rogers, F4B, Taconic, FR1, FR2, 94V0, aluminio |
| Capacidad de producción | 30000 ㎡/months |
| Forma del tablero | Rectangular, redondo, ranuras, recortes, complejo irregular |
| Corte del tablero | Esquileo, V-cuenta, Etiqueta-encaminada, al revés hundida |
| Grueso del tablero | 0.2~8.0m m, flexión 0.1-0.25m m |
| Peso de cobre | 0.5oZ~12oZ |
| Máscara de la soldadura | Etc verde de doble cara de la LPI, rojo, blanco, amarillo, azul, negro, púrpura. Máscara de la soldadura |
| Pantalla de seda | De doble cara o de un sólo lado en el etc blanco, amarillo, negro |
| Línea anchura mínima/espacio | 0.08mm/3mil |
| Dimensiones máximas del tablero | 25.6inch*43.3inch o 650mm*1100m m |
| Diámetro de agujero mínimo de taladro | 0.1m m |
| Diámetro de agujero de Min Laser Drill | 0.075m m |
| Final superficial | HASL, ENIG, lata de la inmersión, plata de la inmersión, OSP, ENEPIG etc |
| Toleranc del grueso del tablero | ± el 10% |
| Anchura de ranura mínima | 0,12", 3.0m m, o 120mils |
| profundidad de la V-cuenta | 20-25% del grueso del tablero |
| Grueso de pared de PTH | >0.025m m |
| Agujero Dia Tolerance de PTH | ±0.076mm |
| No agujero Dia Tolerance de PTH | ±0.05mm |
| Desviación de la posición del agujero | ±0.076mm |
| Agujeros del fregadero | Sí |
| Norma de calidad | IPC-A600F/MIL-STD-105D |
| Formato de archivo del diseño | DXF de Gerber RS-274X, de 274D, de Eagle y de AutoCAD, DWG |
El circuito Co., Ltd. de Shenzhen Jieteng está confiado a la calidad y a la innovación, la compañía utiliza el equipo de fabricación avanzado y la tecnología para asegurar su PCBs cumple las mayores niveles. La compañía tiene un equipo de ingenieros experimentados y los técnicos que trabajan de cerca con los clientes para asegurar nuestro PCBs cumplen sus requisitos específicos.
Junto con su compromiso con la calidad, la compañía toma el servicio de atención al cliente muy seriamente. Trabajamos de cerca con nuestros clientes para proporcionar soluciones y la ayuda individuales en el proceso de fabricación del PWB del diseño a la entrega.
Total, el circuito Co., Ltd. de Shenzhen Jieteng es fabricante reputable del PWB con un foco fuerte en calidad, la innovación, y el servicio de atención al cliente. La experiencia en la fabricación del PWB y el compromiso con la satisfacción del cliente nos hacen a un socio confiable para los negocios y las organizaciones que requieren PCBs de alta calidad.
