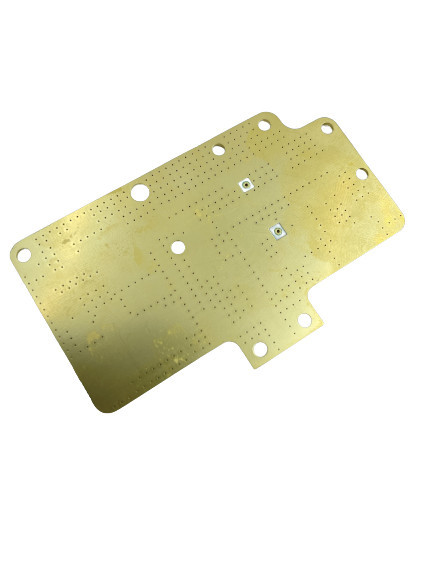

Oro de la inmersión 6 capas del PWB SMT de la asamblea 8mil del verde de la máscara de la soldadura

Tablero del PWB FR4 6 capas de 8mil del verde de la soldadura de la máscara de la capa del oro del área del oro grande de la inmersión más el oro del poder

El número máximo de capas permitidas es 32, y cualquier orden que excede 20 capas requerirá estudio adicional.
El tamaño máximo para un panel acabado es 740 por 500 milímetros, pero si cualquiera de los lados del panel es mayor de 600 milímetros, el tablero necesitará ser comprobado.
El más tamaño pequeño para un panel acabado es 5 por 5 milímetros.
Los materiales del PWB disponibles para el uso incluyen pi + FR4, FR4, Rogers, y grabado de pistas.
La capacidad del grueso del PWB está entre 0,2 y 4,0 milímetros. Si el grueso es menos de 0,2 milímetros o mayor de 4 milímetros, requerirá un estudio. Además, los tableros con un grueso de 0,6 milímetros o menos no pueden tener una superficie del espray de la lata.
El grueso de cobre para las capas bajas internas y externas puede extenderse de 0.3/0.5oz a 3oz, con 4-6oz anticipado.
La tolerancia permisible para el arco y la torsión es 0,075%.
El tamaño mínimo de la abertura es 0,15 milímetros, y cualquier abertura más pequeña que este tamaño requerirá a un tablero doble.
La capacidad de perforación mínima de HDI está entre 0,08 y 0,10 milímetros.
La capacidad del rastro/de la liquidación del PWB es 3mil o 0,075 milímetros.
Los métodos disponibles de las formas del PWB incluyen el router, V-CUT, y la perforación.
Las gamas de la capacidad del grueso de la máscara de la soldadura de 15-20um estándar a 35um avanzado.
La capacidad mínima de la anchura del puente de la máscara de la soldadura varía dependiendo de color, con el verde que tiene un mínimo de 4mil y otros colores requiriendo un mínimo de 4.8mil.
Los milímetros de relleno de las gamas de la capacidad de la máscara de la soldadura de 0,1 a 0,5.
Los colores disponibles de la máscara de la soldadura incluyen el verde verde, mate, negro azul, mate, amarillo azul, negro, mate, rojo, y blanco.
Los colores de la pantalla de seda del PWB incluyen blanco, negro, y se pueden modificar para requisitos particulares basado en sus requisitos.
Los micrómetros desprendibles de las gamas de la capacidad del grueso de la máscara de 500 a 1000.
Los micrómetros de revestimiento de óxido de las gamas de la capacidad de OSP de 0,2 a 0,5.

El circuito Co., Ltd. de Shenzhen Jieteng se dedica a proporcionar PCBs de alta calidad con el uso del equipo y de la tecnología de fabricación avanzado. El equipo experimentado de la compañía de ingenieros y los técnicos trabajan de cerca con los clientes para asegurarse de que su PCBs cumplir sus requisitos específicos.

Además de su compromiso con la calidad, la compañía pone gran importancia en el servicio de atención al cliente. El circuito Co., Ltd. de Jieteng funciona de cerca con sus clientes para proporcionar soluciones y la ayuda personalizadas en el proceso de fabricación entero del PWB, del diseño a la entrega.

Total, el circuito Co., Ltd. de Shenzhen Jieteng es fabricante reputable y confiable del PWB con un foco fuerte en calidad, la innovación, y el servicio de atención al cliente. La experiencia de la compañía en la fabricación del PWB y esmero a la satisfacción del cliente hacerle a un socio de confianza para los negocios y las organizaciones que requieren PCBs de alta calidad.
