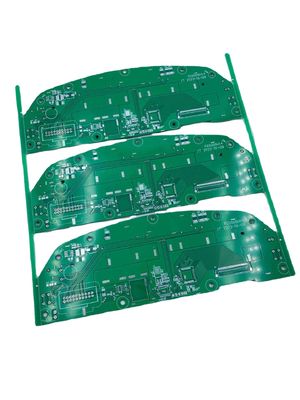

Diseño de múltiples capas modificado para requisitos particulares de la placa de circuito del PWB para el dispositivo de la electrónica

  • Customized Multilayer PCB Circuit Board Design For Electronics Device
Lugar de origen Guangdong, China
Nombre de la marca JIETENG
Certificación ISO/TS16949/RoHS/TS16949
Número de modelo PWB
Cantidad de orden mínima Negociable
Precio negotiable
Detalles de empaquetado Embalaje interno del vacío, cartón estándar externo
Tiempo de entrega 3-10 días para la entrega
Condiciones de pago Negociable
Capacidad de la fuente 150000 metros cuadrados/metros cuadrados por año

Póngase en contacto conmigo para muestras gratis y cupones.

whatsapp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.

x
Datos del producto
Resaltar

Placa de circuito de múltiples capas modificada para requisitos particulares del PWB

,

Placa de circuito de múltiples capas del PWB del dispositivo de la electrónica

,

Diseño de múltiples capas del PWB del dispositivo de la electrónica
Deja un mensaje
Descripción de producto

La fábrica modificó el producto de múltiples capas de la placa de circuito para requisitos particulares del PWB

Detalles esenciales
Number modelo:
PWB
Lugar del origen:
Guangdong, China
Marca:
JIETENG
Materia prima:
FR4
Grueso de cobre:
min-1/2oz; max-12oz
Grueso del tablero:
0.2mm-6.00 milímetro (8mil-126mil)
Min. Hole Size:
0.1m m (4mil)
Línea anchura mínima:
0.075m m (3mil)
Líneas espaciamiento mínima:
0.1m m (4mil)
Acabamiento superficial:
HASL
Nombre de producto:
Placa de circuito impresa
Máscara de la soldadura:
Rojo azulverde negro blanco
Servicio:
Los servicios del OEM proporcionaron
Prueba:
100%E-Testing

tem
Tipo de tablero del alumbre solo tablero, tablero de aislamiento, tablero echado a un lado doble
Grueso del tablero del final 0.4m m----- 3.0m m
Grueso de cobre 1 ONZA--6 ONZAS
Trace Width y líneas espaciamiento mínimos 0.15m m
El tamaño más grande el 120cm*60cm
Tipo para el tratamiento superficial OSP.HASL, oro de la inmersión, lata de la inmersión (sin plomo)
OSP 0.20-0.40um
Grueso del Ni 2.50-3.50um
Grueso del Au 0.05-0.10um
Grueso de la lata 5-20um
Grueso de la plata de la inmersión 0.15-0.40um
Conductividad termal 1.0W -----3.0W
Grueso dieléctrico 50um-150um
Resistencia termal 0,05℃ /W de /W -1,7 del℃
Dimensión terminada mínima del agujero ±0.10mm
Tolerancia para el diámetro de agujero ±0.075mm
Diámetro de agujero mínimo de perforación φ0.8mm
Máscara entre los pernos 0.15mm-0.35m m
Espaciamiento mínimo entre el cojín y el cojín 0.18mm-0.35m m
Tolerancia del esquema ±0.10mm
Grueso mínimo para el V-corte 0.25m m
Fuera del grueso de cobre 18-105um

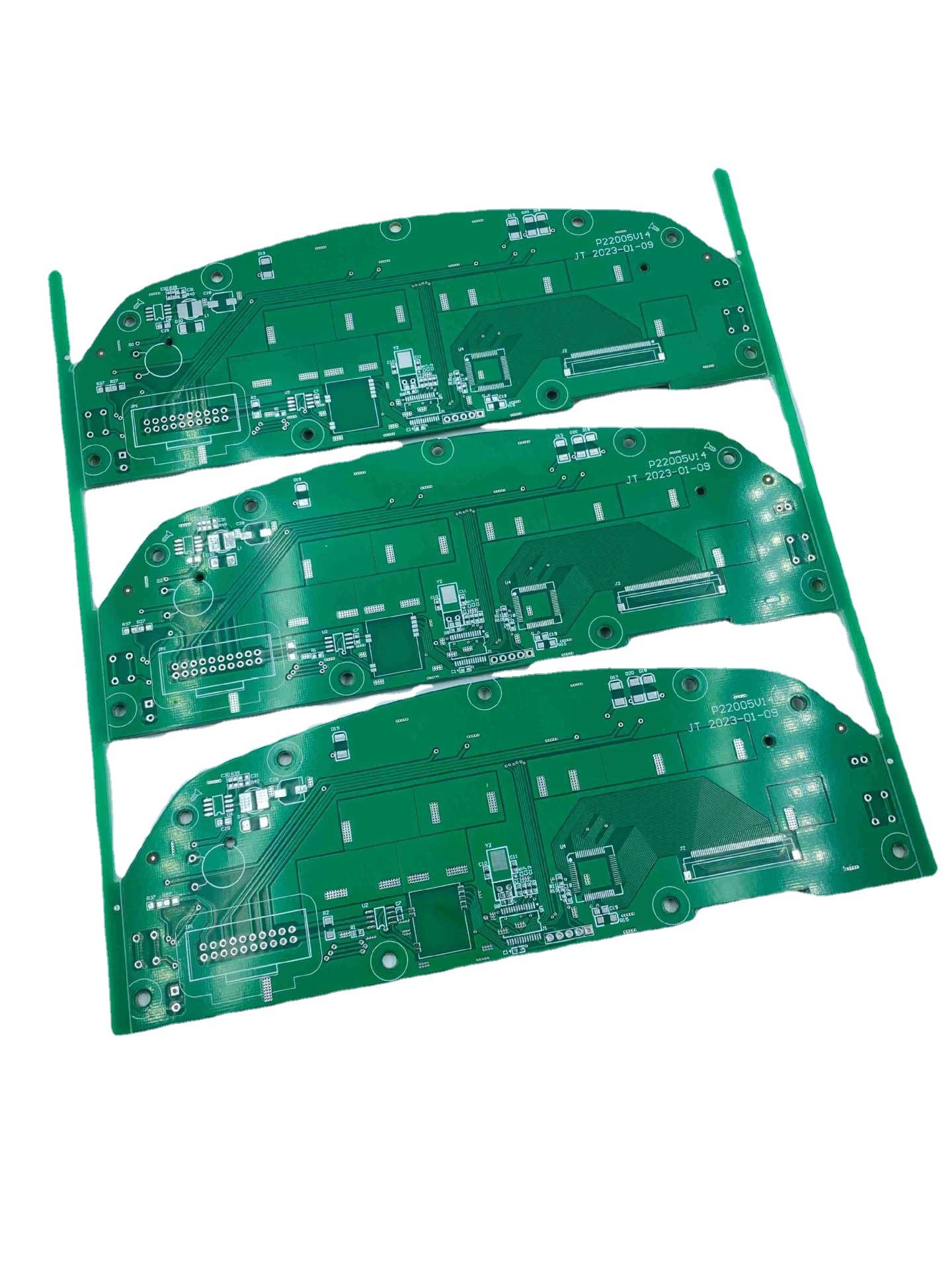

Diseño de múltiples capas modificado para requisitos particulares de la placa de circuito del PWB para el dispositivo de la electrónica 0
