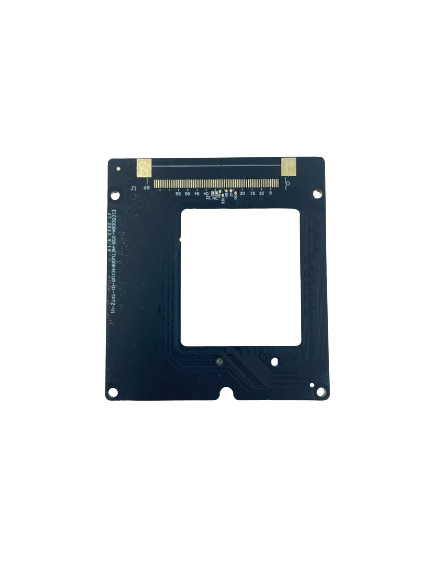

Control de la impedancia 0.1 mm Fabricación de PCB de múltiples capas con Min. Espaciamiento de líneas

Descripción del producto:

Control de la impedancia Sí, con mínimo espacio entre líneas de 0,1 mm Fabricación de PCB de múltiples capas

La fabricación de PCB de múltiples capas es un método avanzado de producción de placas de circuito impreso (PCB) para su uso en una variedad de aplicaciones electrónicas.Implica la fabricación y el ensamblaje de múltiples capas de material revestido de cobre para crear un PCB terminado con un mayor grado de complejidad y funcionalidad que una placa de una sola capaCon nuestra producción de placas de circuito impreso de múltiples capas, los clientes pueden lograr espesores de placas de 0,2 a 3,2 mm, control de impedancia y tamaños de agujeros mínimos extremadamente precisos de 0,2 mm y min.espaciado entre líneas de 0También ofrecemos una variedad de acabados de superficie incluyendo HASL, ENIG, OSP, Plata de inmersión y estaño de inmersión.Nuestros servicios de fabricación de circuitos impresos de última generación son ideales para clientes que buscan crear PCBs altamente complejos y confiables..

Características:

• Nombre del producto: Fabricación de PCB multicapa
• Finitura de superficie: HASL, ENIG, OSP, plata de inmersión, estaño de inmersión, etc.
• Ancho de línea mínimo: 0,1 mm
• espesor del tablero: 0,2-3,2 mm
• Min. Espaciado entre líneas: 0,1 mm
• Control de la impedancia: Sí
• Creación de placas de cableado impresas de varios niveles
• Fabricación de PCB de múltiples capas
• Fabricación de PCB de múltiples capas

Parámetros técnicos:

Aplicaciones:

La fabricación de PCB de múltiples capas de JIETENG es una gran opción para cualquier aplicación que requiera alta precisión y precisión.Fabricación de placas de circuitos impresosNuestra fabricación de PCB de múltiples capas está hecha de materiales de alta calidad como FR4, FR4 de alta TG, libre de halógenos, Rogers, etc.Proporciona una durabilidad y un rendimiento superiores con su espesor de cartón que va desde 0.2 a 3.2 mm. El color de pantalla de seda de la PCB está disponible en blanco, negro, amarillo, etc. y el tamaño mínimo del agujero es de 0.2 mm. Además, el número de capas de este producto se puede personalizar de 2 a 20.

Personalización:

JIETENG proporciona servicios de fabricación de PCB de múltiples capas personalizados, que se pueden utilizar para la fabricación de placas de circuito impreso de múltiples niveles y la producción de placas de circuito impreso de múltiples capas.

Nuestros servicios de fabricación de PCB de múltiples capas están disponibles para una amplia gama de nombres de marca y números de modelo.Nuestras placas de circuito PCB se fabrican utilizando materiales de alta calidad y las últimas tecnologíasTambién podemos proporcionar soluciones personalizadas para satisfacer sus requisitos específicos.

Nuestros servicios de fabricación de PCB de múltiples capas están disponibles con un ancho mínimo de línea de 0,1 mm y un grosor de cobre de 1-4 onzas.etc.También puede elegir entre una variedad de recuentos de capas de 2-20. Nuestras opciones de acabado de superficie incluyen HASL, ENIG, OSP, Immersion Silver, Immersion Tin, etc.

Apoyo y servicios:

Ofrecemos soporte técnico y servicio integral para nuestros productos de fabricación de PCB multicapa.Nuestros ingenieros experimentados y conocedores están disponibles para responder cualquier pregunta que pueda tener sobre nuestros productos y procesos.

Ofrecemos una variedad de servicios técnicos, entre los que se incluyen:

• Asistencia en el diseño de aplicaciones personalizadas
• Asesoramiento en materia de selección de materiales y procesos de fabricación
• Solución de problemas de los diseños existentes
• Formación in situ para el uso de nuestros productos
• Orientación sobre cuestiones reglamentarias y de seguridad

Nuestro equipo de soporte técnico se puede contactar por teléfono, correo electrónico o chat en vivo. Estamos comprometidos a proporcionar el mejor servicio y apoyo posible para nuestros clientes.

Embalaje y envío:

Embalaje y envío para la fabricación de PCB multicapa:

Enviaremos la fabricación de PCB de múltiples capas en un embalaje protector para asegurarnos de que llegue a su destino de forma segura.Todos los paquetes serán inspeccionados para detectar daños antes del envío y sellados de forma segura para evitar cualquier daño adicional durante el tránsito.

Proporcionamos una variedad de opciones de envío para satisfacer mejor sus necesidades, incluyendo carga aérea, carga marítima, entrega expresa y recogida local.Nuestros gastos de envío se calculan en función del peso del producto, el destino y el método de envío que elija.

Preguntas frecuentes:

P: ¿Cuál es la marca del producto?

R: La marca del producto es JIETENG.

P: ¿Cuál es el número de modelo del producto?

R: El número de modelo del producto es placa de circuito impreso.

P: ¿Dónde se fabrica el producto?

R: El producto está fabricado en China.

P: ¿Qué es la fabricación de PCB multicapa?

R: La fabricación de PCB de múltiples capas es el proceso de producción de una placa de circuito impreso con múltiples capas.

P: ¿Qué componentes se utilizan en el proceso de fabricación?

R: Los componentes utilizados en el proceso de fabricación pueden incluir papel de cobre, prepreg, laminado, máscara de soldadura y serigrafía.
