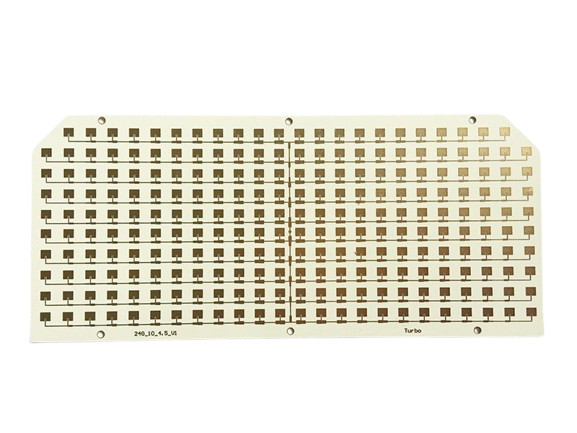

Fabricación de placas de impedancia de PCB multicapa personalizadas Rogers 4350

Descripción del producto:

El producto de fabricación de PCB de múltiples capas es una piedra angular en la industria de fabricación de electrónica, ofreciendo una solución avanzada para diseños de circuitos sofisticados.Este producto está diseñado para satisfacer las necesidades de la electrónica de alto rendimiento que requieren circuitos confiables y duraderosEs una opción ideal para una amplia gama de aplicaciones, incluidos productos electrónicos de consumo, dispositivos médicos, componentes aeroespaciales y sistemas automotrices.donde múltiples capas de circuitos deben estar alineadas y laminadas con precisión para funcionar según lo previsto.

Nuestro proceso de fabricación de PCB de múltiples capas utiliza una variedad de materiales para satisfacer los requisitos específicos de la aplicación y garantizar un rendimiento óptimo en diversas condiciones de funcionamiento.Los materiales que ofrecemos incluyen FR4 estándar, FR4 de alta TG para una mayor resistencia térmica, libre de halógenos para soluciones ecológicas y Rogers para aplicaciones de alta frecuencia.Estos materiales se seleccionan para proporcionar la mejor base para su PCB, equilibrando el coste, el rendimiento y las consideraciones ambientales.

Uno de los aspectos críticos de nuestra fabricación de PCB de múltiples capas es nuestra capacidad para lograr una distancia mínima de línea de 0,1 mm. Esta precisión permite una mayor densidad de rastros y, por lo tanto,diseños más complejos y compactosEste espaciamiento de líneas finas es esencial para los dispositivos electrónicos modernos que requieren un gran número de conexiones en un espacio limitado.sin comprometer la integridad de la señal o el rendimiento eléctrico.

El acabado de la superficie de un PCB juega un papel vital en su funcionalidad y longevidad.ENIG (oro de inmersión de níquel sin electro)Cada uno de estos acabados ofrece diferentes ventajas en términos de costo, solderabilidad, vida útil,y características eléctricas, permitiendo a los clientes seleccionar el acabado más adecuado para su aplicación específica.

Otro atributo clave de nuestro servicio de Fabricación de PCB de Capas Múltiples es el rango de espesor de la placa, que abarca desde 0,2 mm hasta 3,2 mm.Este rango de espesores permite flexibilidad en el diseño y la aplicaciónLas placas más delgadas se utilizan a menudo en la electrónica portátil, donde el espacio es muy importante.mientras que los tableros más gruesos pueden usarse en aplicaciones más robustas donde se requiere una resistencia adicional o donde se deben soportar componentes más pesados.

Además del grosor del tablero, el grosor del cobre es otro parámetro crucial.La elección del grosor de cobre afecta a la capacidad de carga de corriente de las pistas, así como la gestión térmica de la placaLos espesores de cobre más altos se utilizan típicamente en aplicaciones de alta potencia o donde el PCB necesita disipar cantidades significativas de calor.

Como parte de nuestro servicio integral, también ofrecemos ensamblaje de componentes de PCB de múltiples capas.Este servicio agiliza el proceso de fabricación y permite a nuestros clientes recibir PCB completamente ensamblados listos para su uso inmediato en sus productosNuestros servicios de ensamblaje están equipados para manejar los últimos paquetes de componentes y cumplen con los protocolos estándar de la industria.Podemos reducir el tiempo de respuesta y simplificar la cadena de suministro para nuestros clientes.

En conclusión, nuestro producto de fabricación de PCB de múltiples capas está diseñado para cumplir con los más altos estándares de calidad y confiabilidad.Varios acabados de superficie, y una amplia gama de espesores de cartón y cobre, estamos listos para apoyar los proyectos electrónicos más exigentes.Nuestra adición de servicios de montaje de componentes de PCB de múltiples capas mejora aún más nuestra ofertaConfíe en nosotros para dar vida a sus conceptos electrónicos con precisión y eficiencia.

Características:

• Nombre del producto: Fabricación de PCB multicapa
• Control de la impedancia: Sí
• Material: FR4, FR4 de alta temperatura, libre de halógenos, Rogers, etc.
• Tamaño del agujero: 0,2 mm
• Número de capas: 2-20 capas
• Min. Espaciado entre líneas: 0,1 mm
• Creación de placas de cableado impresas de varios niveles
• Fabricación de PCB de múltiples capas

Parámetros técnicos:

Aplicaciones:

ElJIETENG placa de circuito de PCBrepresenta el pináculo deFabricación de placas de circuitos impresos de varios nivelesOriginario de China, este modelo muestra un nivel avanzado de precisión con un ancho mínimo de línea de solo 0.1 mm, permitiendo diseños de circuitos complejos y densos que son esenciales en los componentes electrónicos miniaturizados actuales.

Construido con materiales de primera calidad como FR4, High TG FR4, Halogen Free, Rogers y otros, el PCB JIETENG garantiza fiabilidad y rendimiento en una multitud de aplicaciones.La variedad de materiales disponibles permite propiedades eléctricas personalizadas, gestión térmica y estabilidad mecánica, lo que hace que la placa sea adecuada para una amplia gama de entornos de operación.

Con acabados superficiales que incluyen HASL, ENIG, OSP, plata de inmersión y estaño de inmersión, la marca JIETENG atiende a diferentes necesidades de productos como mejorar la solderabilidad, prevenir la oxidación,y asegurando la bondabilidad del alambreEstos acabados también contribuyen a la longevidad y durabilidad de laCreación de placas de cableado impresas de varios niveles, garantizando que el producto pueda resistir la prueba del tiempo incluso en condiciones de esfuerzo.

El espesor de las placas oscila entre 0,2 mm y 3,2 mm, lo que proporciona flexibilidad en el diseño y la aplicación.El PCB de JIETENG puede adaptarse a las necesidades específicas del productoEl control preciso sobre el grosor de la placa también beneficia a las configuraciones multicapa, que son un elemento básico en conjuntos electrónicos complejos.

El control de la impedancia es otra característica crítica del PCB JIETENG, que garantiza que se mantenga la integridad de la señal en todo el circuito.Esto es particularmente importante para dispositivos electrónicos de alta velocidad donde la impedancia constante es primordial para mantener el rendimiento y evitar la reflexión y pérdida de señal..

Aplicaciones del JIETENGFabricación de placas de circuitos impresos de varios nivelesSe utilizan comúnmente en sectores de alta confiabilidad como la aeronáutica, los militares y los dispositivos médicos, donde la máxima precisión y calidad no son negociables.encuentran aplicaciones en la electrónica de consumo, las telecomunicaciones, las industrias automotrices, y más, donde los PCB de varios niveles son cada vez más necesarios debido a la creciente complejidad de los circuitos electrónicos.

En conclusión, el modelo JIETENG de placas de circuito impreso de PCB es un testimonio del compromiso de la marca con la excelencia en elFabricación de placas de circuitos impresos de varios nivelesSu combinación de calidad del material, precisión de las líneas finas, acabados de superficie variados,y el estricto control de impedancia lo convierten en una opción ideal para una multitud de escenarios donde el rendimiento y la fiabilidad son esenciales.

Personalización:

Nombre de la marca:JIETENG también

Número del modelo:Placas de circuitos de PCB

El lugar de origen:China.

Número de capas:2-20 capas, que se adaptan a una variedad de necesidades de creación de placas de cableado impresas de varios niveles

espesor del tablero:Desde 0,2 a 3,2 mm, nuestros servicios de producción de placas de circuitos impresos de múltiples capas aseguran versatilidad y durabilidad

Tamaño mínimo del agujero:Perforación de precisión con un tamaño mínimo de agujero de 0,2 mm

Control de la impedancia:Sí, para garantizar la integridad de la señal en todas las aplicaciones de creación de placas de cableado impresas de múltiples niveles

Color de serigrafía:Personalizable con opciones que incluyen blanco, negro, amarillo y más para satisfacer sus requisitos específicos de producción de placas de circuito impreso de múltiples capas

Apoyo y servicios:

Nuestro servicio de fabricación de PCB de múltiples capas incluye soporte técnico integral y una gama de servicios para garantizar la más alta calidad y rendimiento de sus placas de circuito impreso de múltiples capas.Nuestro equipo dedicado de expertos ofrece asistencia en cada paso, desde la optimización del diseño y el diseño hasta la fabricación y las pruebas de postproducción.

Nuestros servicios incluyen controles detallados de DFM (Diseño para Fabricabilidad), que son esenciales para los PCB multicapa debido a su complejidad.También proporcionamos asesoramiento de control de impedancia y recomendaciones de apilamiento para satisfacer sus necesidades de aplicación específicasCon equipos de última generación y procesos avanzados, aseguramos una alineación precisa de capas y conexiones intercapas confiables.

Para asegurar la calidad, realizamos inspecciones exhaustivas y varias pruebas, incluyendo pruebas eléctricas, análisis de microsegmentación, y pruebas de solderabilidad,para garantizar que cada PCB cumple con los estándares más elevadosEn caso de problemas o defectos, contamos con un equipo de soporte receptivo listo para ayudarlo a solucionar cualquier problema de forma rápida.

Nuestro apoyo se extiende más allá de la entrega, con servicios como consultas técnicas para futuras revisiones e iteraciones de diseño.Nos esforzamos por construir asociaciones a largo plazo proporcionando un servicio excepcional y experiencia técnica para todas sus necesidades de fabricación de PCB multicapa.

Embalaje y envío:

El producto de fabricación de PCB de múltiples capas (Printed Circuit Board) está meticulosamente empaquetado para garantizar su integridad y calidad durante el envío.Cada PCB se encierra primero individualmente en una bolsa de protección estática para proteger contra descargas electrostáticas que podrían dañar el circuitoEstas bolsas se colocan de forma segura dentro de materiales de embalaje acolchados que proporcionan una amplia protección contra golpes físicos y vibraciones.

Los PCB amortiguados se colocan luego en una caja de cartón corrugado resistente, que tiene un tamaño personalizado para evitar el exceso de movimiento durante el transporte.La caja está sellada con cinta adhesiva fuerte y claramente etiquetada con "Fragile - Handle with Care" para instruir a los manipuladores sobre el manejo cuidadoso del paquetePara mayor seguridad, el envío incluye una lista de embalaje que verifica el contenido y permite una fácil identificación a su llegada.

Antes del envío, todo el paquete se pesa y mide para garantizar el cumplimiento de las regulaciones del transportista y determinar el método de envío más eficiente y rentable.La etiqueta de envío con un número de seguimiento se coloca en el paquete, que permite al remitente y al destinatario controlar el progreso del envío hasta su entrega segura.Nuestro compromiso con la excelencia en el embalaje y el envío garantiza que su producto Multilayer PCB Fabrication llegue en condiciones prístinas, listo para su uso.

Preguntas frecuentes:

P1: ¿Qué materiales se utilizan en las placas de circuito impreso de JIETENG?

A1: las placas de circuito impreso de JIETENG se fabrican con materiales de alta calidad que generalmente incluyen núcleos metálicos FR-4 para disipación de calor,y varios otros sustratos en función de los requisitos específicos de la aplicaciónCada capa se selecciona cuidadosamente para garantizar un rendimiento y una fiabilidad óptimos.

P2: ¿Cuáles son los recuentos de capas disponibles para los PCB multicapa de JIETENG?

A2: JIETENG ofrece una amplia gama de recuentos de capas para sus PCB multicapa, que pueden variar según la complejidad y los requisitos del dispositivo electrónico.Los clientes pueden solicitar recuentos de capas personalizados para satisfacer sus necesidades específicas.

P3: ¿Se pueden utilizar las placas de circuito PCB de JIETENG para aplicaciones de alta frecuencia?

R3: Sí, las placas de circuito PCB de JIETENG están diseñadas para funcionar bien en aplicaciones de alta frecuencia.Se aplican materiales especializados y consideraciones de diseño para garantizar la integridad de la señal y reducir la interferencia electromagnética en entornos de alta frecuencia.

P4: ¿Cómo garantiza JIETENG la calidad de sus placas de circuito impreso?

A4: JIETENG se adhiere a estrictos estándares de control de calidad durante todo el proceso de fabricación.la realización de inspecciones exhaustivas en cada etapa de la producción, y realizando varias pruebas para garantizar que cada placa de circuito PCB cumpla con los altos estándares de calidad esperados por nuestros clientes.

P5: ¿Las placas de circuito PCB de JIETENG se pueden personalizar de acuerdo con los requisitos de diseño específicos?

A5: Absolutamente, JIETENG ofrece servicios de fabricación de PCB personalizados. Los clientes pueden proporcionar sus requisitos de diseño específicos, incluida la forma, el tamaño, el número de capas y las especificaciones de material,Y JIETENG adaptará las placas de circuito PCB para satisfacer esas necesidades precisas.
