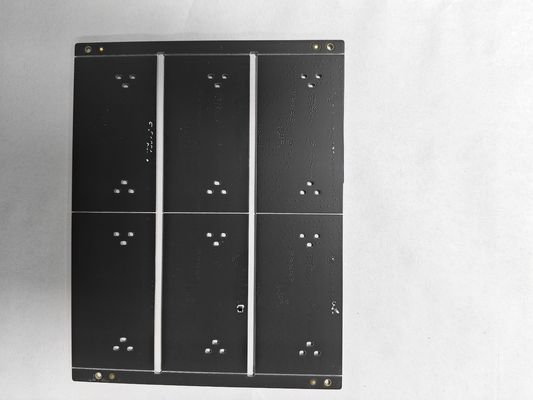

ENIG Superficie de acabado personalizado de PCB de múltiples capas para equipos de comunicación sin halógenos

Descripción del producto:

El acabado superficial de nuestros productos de fabricación de PCB de múltiples capas es ENIG, que significa Oro de inmersión de níquel sin electro.Este acabado de la superficie proporciona una conductividad excelente y una superficie plana para una fácil soldadura.
Entendemos la importancia de la precisión en la producción de PCB, por lo que ofrecemos una apertura mínima de 0,2 mm. Esto mejora la precisión y fiabilidad de sus dispositivos electrónicos.Nuestros materiales están libres de halógenos., KB, asegurando que sus PCB sean respetuosos con el medio ambiente y seguros de usar.
Nuestros productos de fabricación de PCB de múltiples capas tienen un espesor de placa de 1,5 mm, proporcionando una base sólida y duradera para sus componentes electrónicos.Puede confiar en que sus PCB se fabricarán con precisión y cuidado.

Características:

• Nombre del producto: Fabricación de PCB multicapa
• Control de la impedancia: Sí
• Número de capas: 10 capas
• Material: libre de halógenos, KB
• Tamaño del agujero: 0,2 mm
• Color de serigrafía: Blanco

Este producto es una fabricación de PCB de múltiples capas que ofrece control de impedancia, con un recuento de capas de 10 capas, hecho de material libre de halógenos, KB, con un tamaño de agujero mínimo de 0,2 mm,y Silkscreen Color en Blanco.

Aplicaciones:

Una de las ventajas más notables de la fabricación de PCB multicapa de Jieteng Circuit Co., Ltd. es su capacidad para fabricar placas de cableado impresas multicapa.Esta característica lo convierte en una solución ideal para aplicaciones que requieren diseño de circuitos complejos e interconexión de alta densidad, como las telecomunicaciones, las comunicaciones y los sistemas informáticos de alta velocidad.

Con un grosor de cobre de 1OZ y opciones de materiales que incluyen sin halógenos y KB, este producto está diseñado para cumplir con los requisitos más exigentes de los dispositivos electrónicos modernos.Apertura mínima de 0.2mm permite una colocación precisa de componentes y un cableado ajustado, ideal para aplicaciones que requieren una alta precisión y precisión.

El espesor de la placa de 1,5 mm y el tratamiento de la superficie de ENIG mejoran aún más sus capacidades, por lo que es una solución ideal para aplicaciones que requieren una alta integridad y fiabilidad de la señal.

Algunas aplicaciones y escenarios comunes para la fabricación de PCB multicapa de Jieteng Circuit Co., Ltd. incluyen telecomunicaciones, comunicaciones, sistemas informáticos, dispositivos médicos, aeroespacial,y las industrias de defensaLa estructura de alta calidad y el rendimiento de este producto lo convierten en una solución ideal para aplicaciones que requieren diseño de circuitos complejos, interconexión de alta densidad y rendimiento confiable.

Preguntas frecuentes:

¿Qué información se necesita para la cotización de PCB?

R: Archivos Gerber y requisitos técnicos, tales como el material del PCB, el grosor, la superficie de cobre, el color de la máscara y la pantalla de seda, etc.)

P2. ¿Qué formatos de archivo se aceptan para la producción de PCB?

R: Archivos Gerber: archivos de PCB CAM350: Protel 99SE, PADS, CAD, diseñador de Altium.

¿Están mis archivos a salvo?

R: Sus archivos están completamente seguros. Protegemos los derechos de propiedad intelectual de nuestros clientes durante todo el proceso. Todos los archivos de los clientes nunca serán compartidos con terceros.

¿Cuál es la cantidad mínima de pedido?

R: Nuestra empresa no tiene una cantidad mínima de pedido. Podemos manejar con flexibilidad lotes pequeños y grandes.

¿Cuánto es el costo de envío?

R: El costo de envío depende del destino, el peso y el tamaño del embalaje de los productos. Si necesita que le demos una cotización, háganoslo saber.
