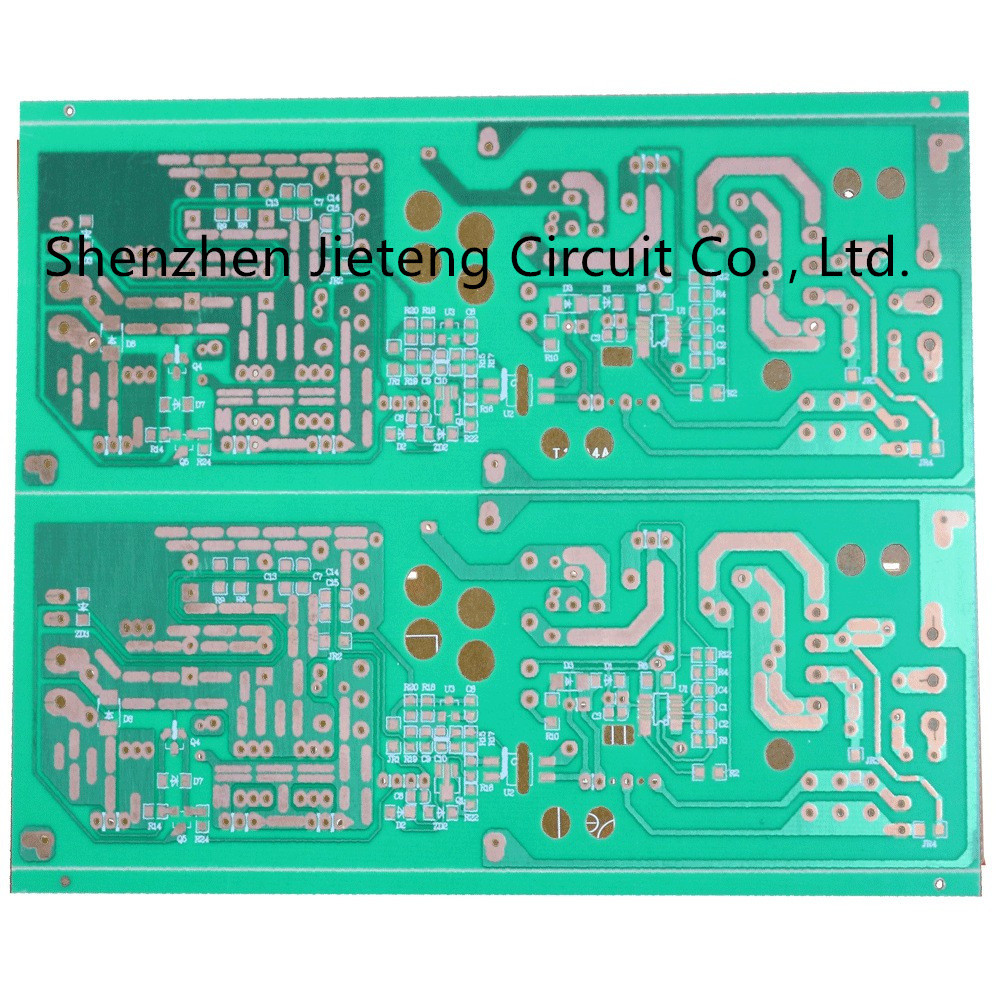

Final electrónico impreso de encargo del tablero HASL del PWB de la placa de circuito CEM3
| Lugar de origen | Guangdong, China |
|---|---|
| Nombre de la marca | JIETENG |
| Certificación | ISO/TS16949/RoHS/TS16949 |
| Número de modelo | pcba |
| Cantidad de orden mínima | Negociable |
| Precio | negotiable |
| Detalles de empaquetado | interno en bolso de burbuja y externo en cartón estándar internacional |
| Tiempo de entrega | 5-10 días para la entrega |
| Condiciones de pago | Negociable |
| Capacidad de la fuente | 500000 pieza/piezas por mes |
Póngase en contacto conmigo para muestras gratis y cupones.
whatsapp:0086 18588475571
wechat: 0086 18588475571
skype: sales10@aixton.com
Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.
xDatos del producto
| Tamaño mínimo del agujero | 6mil, taladro 4mil-laser | Min. Hole Size 6mil, líneas mínima espaciamiento del taladro 4mil-laser 3mil línea mínima anchura | 3mil |
|---|---|---|---|
| Grueso del tablero | 1.6m m | Material | FR4/CEM-1/CEM-3/FR1/aluminum |
| Espesor de cobre | 1 onza | ||
| Resaltar | Placa de circuito impresa de encargo CEM3,Placa de circuito impresa de encargo de HASL,Tablero electrónico del PWB CEM3 |
||
Descripción de producto
La placa de circuito inteligente Bluetooth del PWB del equipo fotográfico integró la placa de circuito del PWB del agujero ciego
Detalles esenciales
| NO. | Artículo | Especificación |
| Capacidades de la fabricación del PWB | ||
| 1 | Capas del PWB | 1 a 48 capas |
| 2 | Tipo del material del tablero del PWB | CEM-1, FR4, Alto-TG FR4, ALU, CEM-3, Rogers, HDI, etc. |
| 3 | Dimensión máxima | 600 x 480m m |
| 4 | Línea anchura mínima | 0.1m m |
| 5 | Espaciamiento mínimo | 0.1m m |
| 6 | Tolerancia de la dimensión | ±0.1mm |
| 7 | Diámetro de agujero mínimo | 0.2m m |
| 8 | Cobertura del grueso del tablero del PWB | 0,2 a 6.0m m |
| 9 | Grueso de cobre mínimo en agujero | 0.02m m |
| 10 | Grueso de DK | 0,08 a 6.0m m |
| 11 | Tolerancia del tamaño de NPTH | ±0.025mm |
| 12 | Tolerancia del tamaño de PTH | ±0.025mm |
| 13 | Tolerancia de la dimensión | ±0.1mm |
| 14 | Tolerancia de la posición del agujero | 0.075m m |
| 15 | Tamaño del agujero de taladro del laser | 0.1m m |
| 16 | Máscara más única mínima | 0.01m m |
| 17 | Tamaño mínimo del anillo de la separación de la máscara de la soldadura | 0.05m m |
| 18 | Torsión máxima y abrigo del tablero | el ≤1% |
| 19 | Diámetro de agujero acabado | 0,2 a 6.0m m |
| 20 | Resistencia de la llama | 94V-0 |
| 21 | Tolerancia del control de la impedancia | el ±5% |
| 22 | Grueso externo del cobre de la capa | 8,75 a 175um |
| 23 | Grueso interno del cobre de la capa | 17,5 a 175um |
| 24 | Tipo de la máscara de la soldadura | Azul, verde, negro, amarillo, rojo, blanco |
| 25 | Final superficial | Chapado de ENIG, en oro, plata de la inmersión, lata de la inmersión, etc. |
| 26 | Certificado | ISO9001, ISO14001, ISO14969 |
