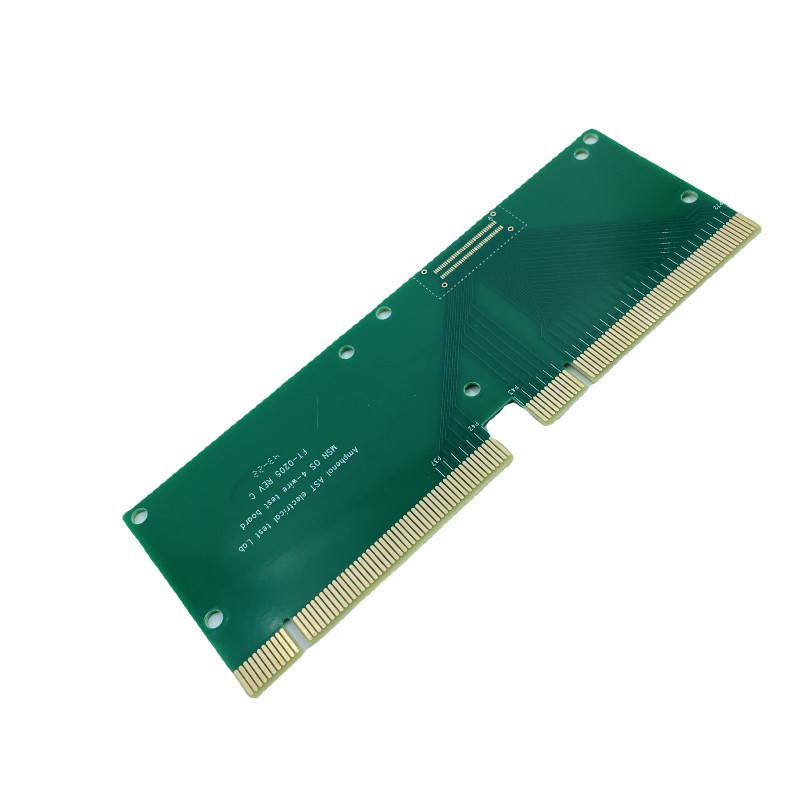

Media impermeabilización de múltiples capas echada a un lado sola/doble del PWB de la placa de circuito del agujero FR4 modificada para requisitos particulares

  • Single / Double Sided Multilayer Half Hole FR4 Circuit Board PCB Proofing Customized
Lugar de origen Guangdong, China
Nombre de la marca JIETENG
Certificación ISO/TS16949/RoHS/TS16949
Número de modelo PCBA
Cantidad de orden mínima negociable
Precio negotiable
Detalles de empaquetado Embalaje interno del vacío, cartón estándar externo
Tiempo de entrega 5-10 días para la entrega
Condiciones de pago negociable
Capacidad de la fuente 150000 metros cuadrados/metros cuadrados por año

Póngase en contacto conmigo para muestras gratis y cupones.

whatsapp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.

x
Datos del producto
Tipo Productos relacionados con la máquina SMT Función Junta
Tamaño del PWB 330x50-250mm Velocidad 26000chips/h
Grueso de cobre 1OZ, 2OZ, 3OZ, 4OZ, arreglo para requisitos particulares 5OZ Lamina FR-4, halógeno libre, alto TG etc
Resaltar

Placa de circuito de HASL FR4

,

Placa de circuito de múltiples capas FR4

,

Placa de circuito híbrida del medio agujero
Deja un mensaje
Descripción de producto

Corrección de múltiples capas de doble cara de un sólo lado del PWB de la placa de circuito del mitad-agujero FR4 modificada para requisitos particulares

Detalles esenciales
Number modelo:
PWB PCBA 0001
Tipo
pcba
Lugar del origen:
Guangdong, China
Marca:
JIETENG
Tipo del proveedor:
Fábrica del OEM del PWB PCBA
Grueso de cobre:
1OZ, 2OZ, 3OZ, 4OZ, arreglo para requisitos particulares 5OZ
Nombre de producto:
Fabricación electrónica de alta calidad del PWB de Fr4 HASL
Lamina:
FR-4, halógeno libre, alto TG etc
Acabamiento superficial:
OSP, HASL, oro de la inmersión, lata etc de la inmersión
Uso:
Dispositivo de la electrónica
Máscara de la soldadura:
Etc verde, negro, azul, rojo, blanco
Capacidad:
hasta 50,000㎡/month
Vias ciegos y enterrados:
Sí
Tolerancia del control de Inpendence:
el ±10%
Prueba:
E-prueba 100%
Estándares:
Clase II-III de IPC-A-610 E

SMT
Exactitud de la posición: 20 um
Tamaño de los componentes: 0.4×0.2m m (01005) — 130×79m m, Tirón-MICROPROCESADOR, QFP, BGA, POP
Altura componente máxima:: 25m m
Tamaño máximo del PWB: 680×500m m
Tamaño mínimo del PWB: ningún limitado
Grueso del PWB: 0,3 a 6m m
Peso del PWB: 3KG
Onda-soldadura
Anchura del PWB del máximo: 450m m
Anchura mínima del PWB: ningún limitado
Altura componente: 120mm/Bot superior 15m m
Sudor-soldadura
Tipo del metal: parte, conjunto, embutido, paso al costado
Material del metal: Cobre, aluminio
Final superficial: plateando el Au, astilla de la galjanoplastia, plateando el Sn
Prensa-ajuste
Tarifa de la vejiga de aire: menos el de 20%
Gama de la prensa: 0-50KN
Tamaño máximo del PWB: 800X600m m
Prueba
Las TIC, vuelo de la punta de prueba, marcar a fuego, prueba de función, ciclo de la temperatura
