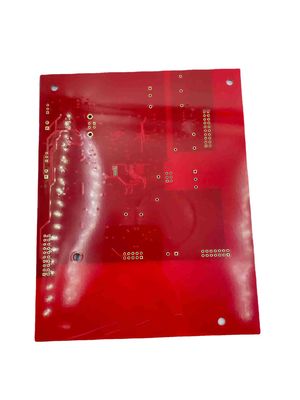

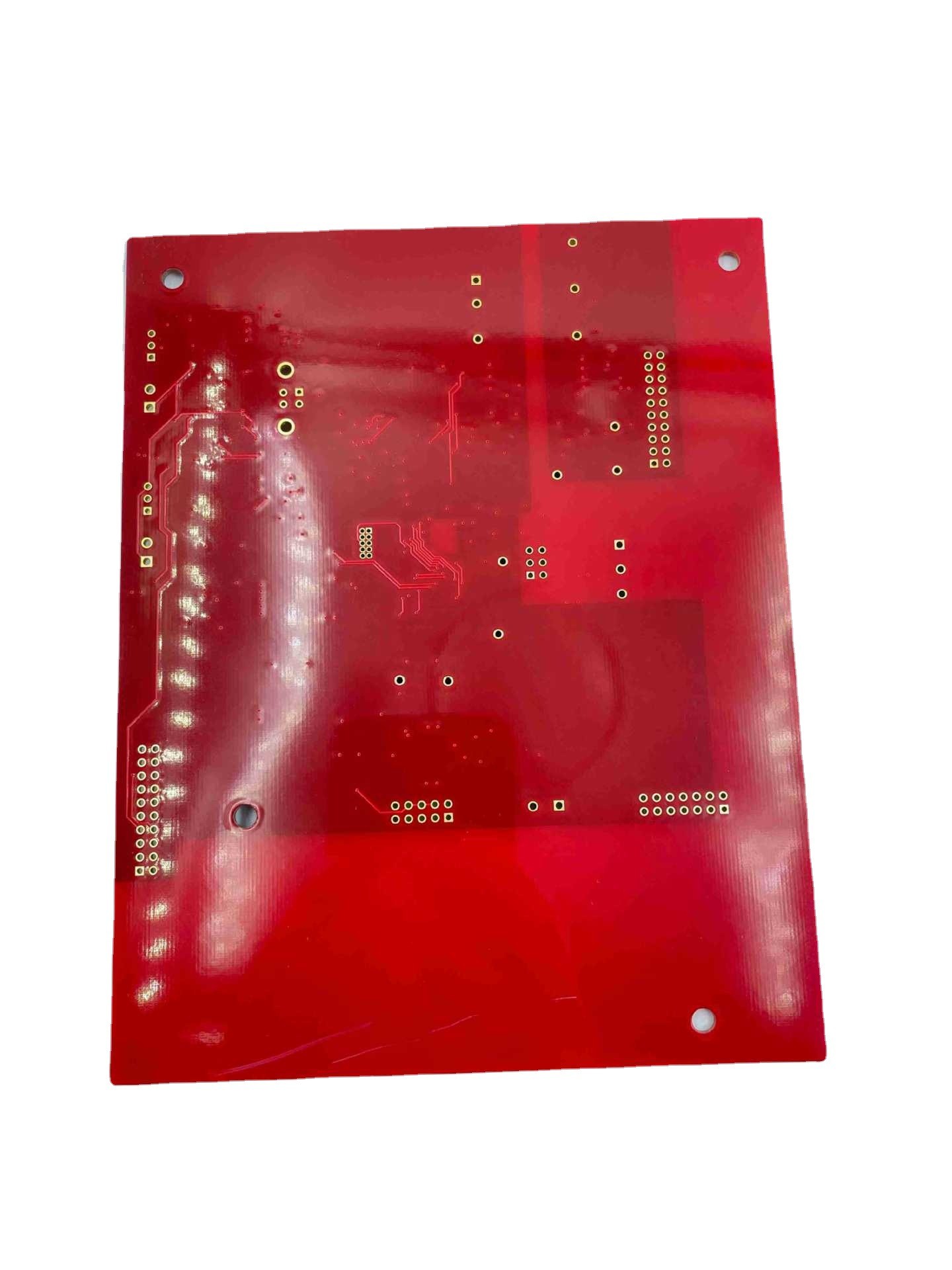

HASL emergen el final FR4 el grueso 8OZ del cobre del tablero del PWB de 6 capas
| Lugar de origen | CHINA |
|---|---|
| Nombre de la marca | JIETENG |
| Certificación | ISO/TS16949/RoHS/TS16949 |
| Número de modelo | FR4 |
| Cantidad de orden mínima | Negociable |
| Precio | negotiable |
| Detalles de empaquetado | Cartón en blanco, empaquetado al vacío |
| Tiempo de entrega | 5-8 día laborable |
| Condiciones de pago | Negociable |
| Capacidad de la fuente | 360000 metros cuadrados/año |
Póngase en contacto conmigo para muestras gratis y cupones.
whatsapp:0086 18588475571
wechat: 0086 18588475571
skype: sales10@aixton.com
Si tiene alguna inquietud, brindamos ayuda en línea las 24 horas.
xDatos del producto
| Grueso del tablero | 3.0m m | Grueso de cobre | 8oz |
|---|---|---|---|
| Capa | 6Layer | Material | FR4 |
| Min. Hole Size | 0.2m m | Líneas espaciamiento mínima | 0.1m m |
| Línea anchura mínima | 0.1m m | Nombre de producto | Placa de circuito híbrida |
| Color de la serigrafía | Blanco | Color de la máscara de la soldadura | Rojo |
| Final superficial | HASL | ||
| Resaltar | FR4 tablero del PWB de 6 capas,HASL tablero del PWB de 6 capas,8OZ tablero del PWB del cobre FR4 |
||
Descripción de producto
lata de cobre del espray de la superficie del grueso 8OZ del grueso 3.0M M del tablero 6-layer
El tablero tiene un grueso de 3.0M M, que se compara relativamente densamente a PCBs estándar. Para los usos con demandas de gran intensidad o donde se requiere la disipación de calor eficaz
El grueso de cobre de 8OZ es también relativamente grueso, y es de uso frecuente en los usos que requieren poder más elevado o resistencia baja.
El tablero tiene seis capas, teniendo en cuenta diseños de circuito más complejos y una densidad componente más alta. Un tablero de la seis-capa puede también proporcionar una mejor integridad de señal porque tiene en cuenta el encaminamiento de opciones y de una mejor separación entre la señal y las capas del poder.
La rociadura superficial de la lata proporciona una capa de lata en los rastros de cobre para ayudar a protegerlos contra la corrosión y la oxidación. Este tratamiento superficial también promueve el buen solderability, que es importante para las conexiones confiables de la soldadura.
La combinación de tableros gruesos, de capas de cobre gruesas, y de un final del lata-espray indica que diseñan al tablero para los usos de alta potencia que requieren resistencia baja y conexiones confiables de la soldadura.
| Artículo | capacidad |
| Materia prima | FR-4, alto TG FR-4, material libre del halógeno, CEM-3, CEM-1, PTFE, base de Rogers, de Arlon, Taconic, de aluminio, Teflon, pi, etc |
| Capas | 1-60 |
| Grueso de cobre interno/externo acabado | 0.5-6OZ |
| Grueso acabado del tablero | 0.2-7.0m m (estudio) de las necesidades de ≤0.2mm, ≤0.4mm para HASL |
| Tablero thickness≤1.0mm: +/-0.1mm 1Board thickness>2.0mm: +/--8% |
|
| Tamaño máximo del panel | ≤2sidesPCB: 600*1500m m PWB de múltiples capas: 500*1200m m |
| Línea mínima anchura/espaciamiento del conductor | Capas internas: ≥3/3mil Capas externas: ≥3.5/3.5mil |
| Tamaño mínimo del agujero | Agujero mecánico: 0.15m m Agujero del laser: 0.1m m |
| Precisión de perforación: primera perforación de la primera perforación: 1mil Segunda perforación: 4mil |
|
| Alabeo | Tablero thickness≤0.79mm: el β≤1.0% 0.80≤Board thickness≤2.4mm: el β≤0.7% Tablero thickness≥2.5mm: el β≤0.5% |
| Impedancia controlada | el +/- 5% Ω (<50> |
| Relación de aspecto | 15:01 |
| Anillo de soldadura mínimo | 4mil |
| Puente mínimo de la máscara de la soldadura | ≥0.08mm |
| Tapar capacidad de los vias | 0.2-0.8m m |
| Tolerancia del agujero | PTH: +/-3mil NPTH: +/-2mil |
| Perfil del esquema | Agujero del sello del puente de la derrota V-cut/ |
| Color de la máscara de la soldadura | Verde verde, amarillo, negro, azul, rojo, blanco, mate |
| Color componente de la marca | blanco, amarillo, negro |
El circuito los Co., Ltd. de Shenzhen Jieteng es fabricante digno de confianza y confiable del PWB dedicado a proporcionar PCBs de alta calidad que cumplen los requisitos específicos de los clientes. La compañía adopta el equipo y la tecnología de fabricación avanzado, y tiene un grupo de ingenieros y de técnicos experimentados que trabajen de cerca con los clientes para asegurarse de que su PCBs es conveniente para sus necesidades.
Además de su compromiso con la calidad, los circuitos Co., Ltd. de Jeton ponen gran énfasis en el servicio de atención al cliente. La compañía trabaja de cerca con los clientes para proporcionar soluciones y la ayuda individuales en el proceso de fabricación entero del PWB, del diseño a la entrega. Este esmero a la satisfacción del cliente ha ayudado a la compañía a sentir bien a un socio reputable y confiable para los negocios y las organizaciones que requerían PCBs de alta calidad.
